下面是上海高新园区Intel科研中心的方案设计和制作的部分过程,因为最近公司业务忙,一直拖了这么长时间才跟大家见面,希望大家见谅!并希望这个贴子能为你带来帮助!

编辑历史:[此帖最近一次被 老姜 编辑过(编辑时间:2004-07-28 14:36:45)]


5D思想家

职务:版主
等级:6
金币:27.4
发贴:4660
注册:2003/3/14 23:35:10
#22004/7/28 14:21:10

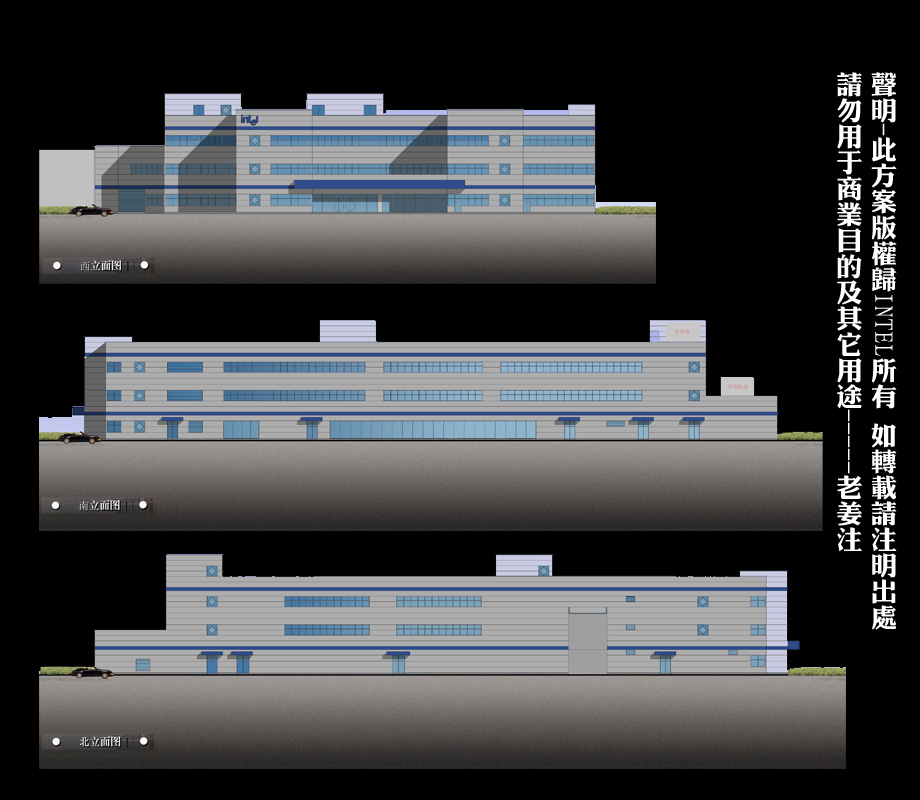

我们在接到这个项目的时候没有做过像Intel这种超级公司的项目,一般都是做一些小区,规划、商业建筑什么的,接到这个项目以后开会讨论了一下,另外还请另外一个做过外高桥intel项目的一位合作伙伴来给我们讲了一下intel的行为规范,结果和我们想的完全是两种样子:我们认为像Intel这种大企业,他的研发中心应该是很科技,很眩目与精巧的,会在内部构造与建筑外观上追求品质的卓而不群,而实际上在听取了合作者对外高桥方案与Intel在其它国家的研发中心设计方案的介绍后我们才发现,其实远没有我们想的复杂,本来我们想在这种建筑上我们可以尽情的发挥我们的想象,而实际上,我又一次见识到了美国人的务实下面是Intel在外高桥的方案设计,现在已经完工并投入使用了:

图片如下:



5D思想家

职务:版主
等级:6
金币:27.4
发贴:4660
注册:2003/3/14 23:35:10
#32004/7/28 14:22:05

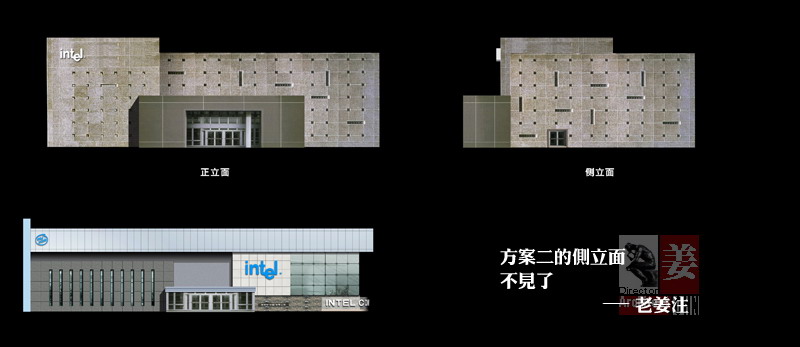

这是外立面的构思草方案,规划方案在本教程中不予考虑。
方案说明
方案一:这是借鉴了一个国外建筑的外墙方案,少窗,现代感与科技感十足,而且我认为外墙色彩上很大气,一个个小窗透足了灵气与神秘方案二:这可能不是那一稿的方案了,没有找到,这只是一个构想,然而实际上是在没有见到Intel以前那个方案之前做的这个方案,明显,它不适合用来做Intel的研发中心,而适合做商业类型的建筑。

图片如下:



5D思想家

职务:版主
等级:6
金币:27.4
发贴:4660
注册:2003/3/14 23:35:10
#42004/7/28 14:23:18

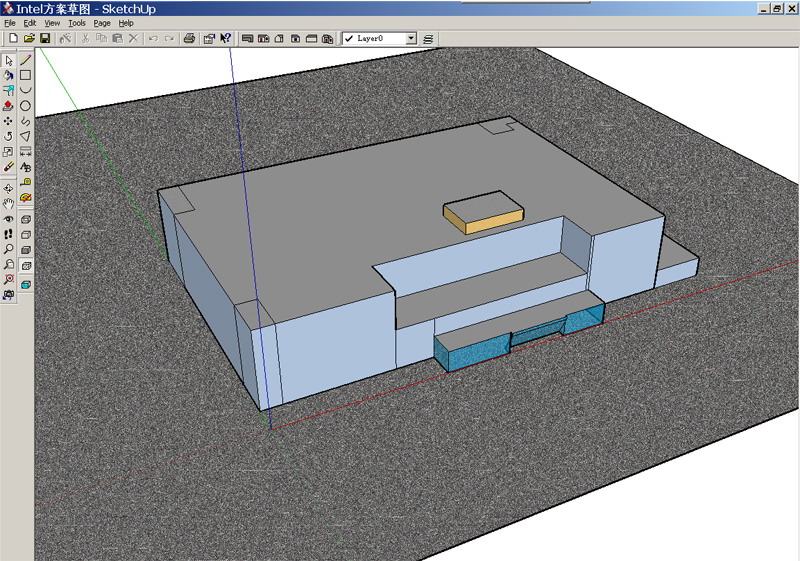

然后我们按照新的思路来接着做下去,并且每层的平面图已经基本出来,于是就有了下面的构图方案这是sketchup做的模块图

图片如下:



5D思想家

职务:版主
等级:6
金币:27.4
发贴:4660
注册:2003/3/14 23:35:10
#52004/7/28 14:23:39


就上图作一下说明:
第一稿设计案出来以后我们就有了相应的依据来做外立面的设计,根据平面图纸的布局,建筑应该是这

个样子,而我们要做的就是加法,而我做草方案一中的设计思想被加到了这个设计中,而没有过很久,

大概两天时间,Intel方面就反馈来讯息,讲可能得把中间的那个凹口平掉,不然的话面积上会有问题

,于是我们又做了一次调整,而这个时候已经离交标时间不远了



5D思想家

职务:版主
等级:6
金币:27.4
发贴:4660
注册:2003/3/14 23:35:10
#62004/7/28 14:24:14

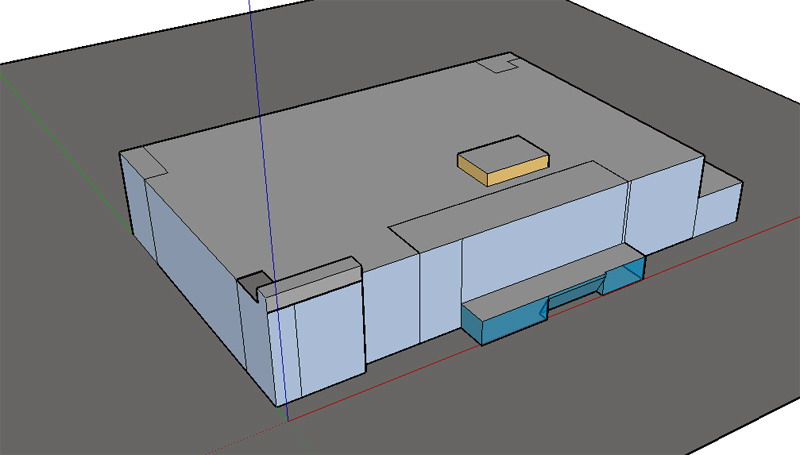

方案于是就调整成了这样,下面是模块图
图片如下:



5D思想家

职务:版主
等级:6
金币:27.4
发贴:4660
注册:2003/3/14 23:35:10
#72004/7/28 14:25:30
在方案进行到这一部以后,整体外观与细部的设计就开始铺展开来,首先,我们确定了建筑外观的色调

:白色,有人会问,为什么会是白色,我会在下一个贴子里讲出来,请关注5d精英网MAX版《对新纯粹

主义建筑风格的尝试》。在白色的基调确定下来以后,我们开始讨论窗的形式与门厅的形式,先讲窗:
因为窗是甲方标书上有特殊要求的,不可以开太大,最好做到不能开,当然这是指实验室及其它保密房

间的窗,餐厅及其它功能窗还是有这个功能的,但开窗的可能性不大,科研院所对温湿度的要求很高,

而上海这边湿度过高;门厅倒是可以按照正常的做法来弄,里面有安检门,还有候客室,做得通透一点

也无妨的那种。



5D思想家

职务:版主
等级:6
金币:27.4
发贴:4660
注册:2003/3/14 23:35:10
#82004/7/28 14:27:08

图片如下:

上面这张是第一稿设计图,它照顾到了很多的方面,但是还有不少东西不够完善

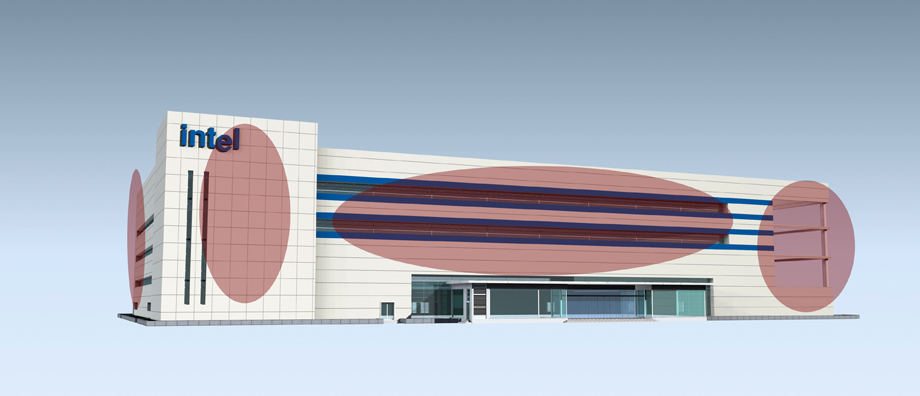

请看下图,同时,我们在进一步设计中将会对下面划框的内容进行修改

图片如下:



5D思想家

职务:版主
等级:6
金币:27.4
发贴:4660
注册:2003/3/14 23:35:10
#92004/7/28 14:27:33
其中最大的问题是中间四层的建筑在外观上看只有三层这个样子,右侧的框架部分有点太空,跟整体不

太匹配,于是经过进一步的修改与提炼,我们做出了以下的调整



5D思想家

职务:版主
等级:6
金币:27.4
发贴:4660
注册:2003/3/14 23:35:10
#102004/7/28 14:28:42

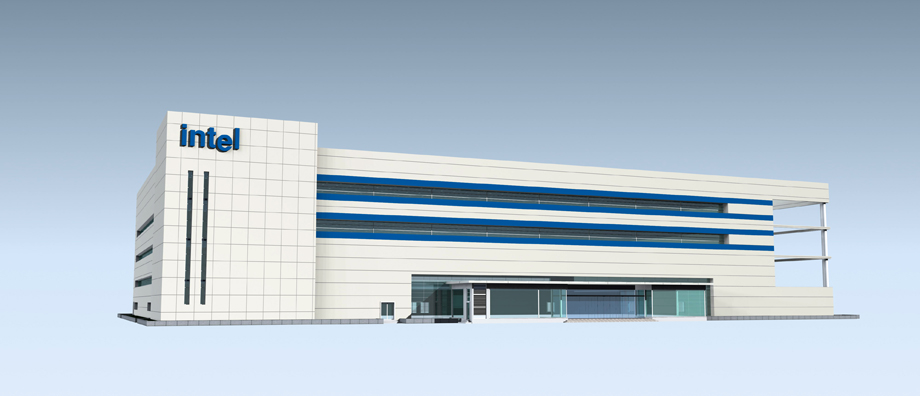

图片如下:

在这一稿完成的时候,图纸还没有完全出来,只是平面图部分完成,立面要等模型图出来以后再画,这

也可以说是另一种操作方式。



5D思想家

职务:版主
等级:6
金币:27.4
发贴:4660
注册:2003/3/14 23:35:10
#112004/7/28 14:30:06

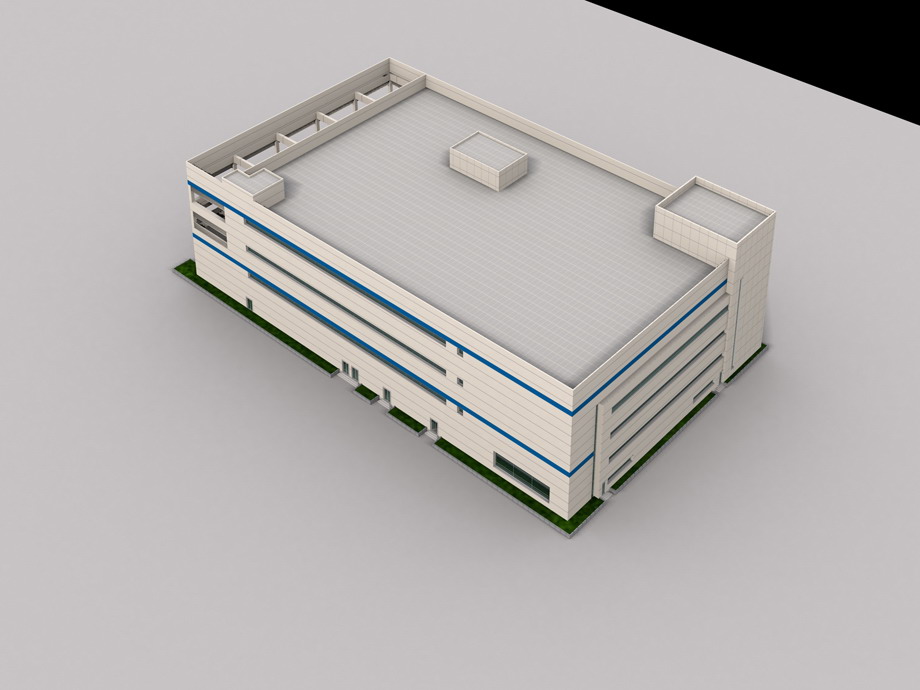

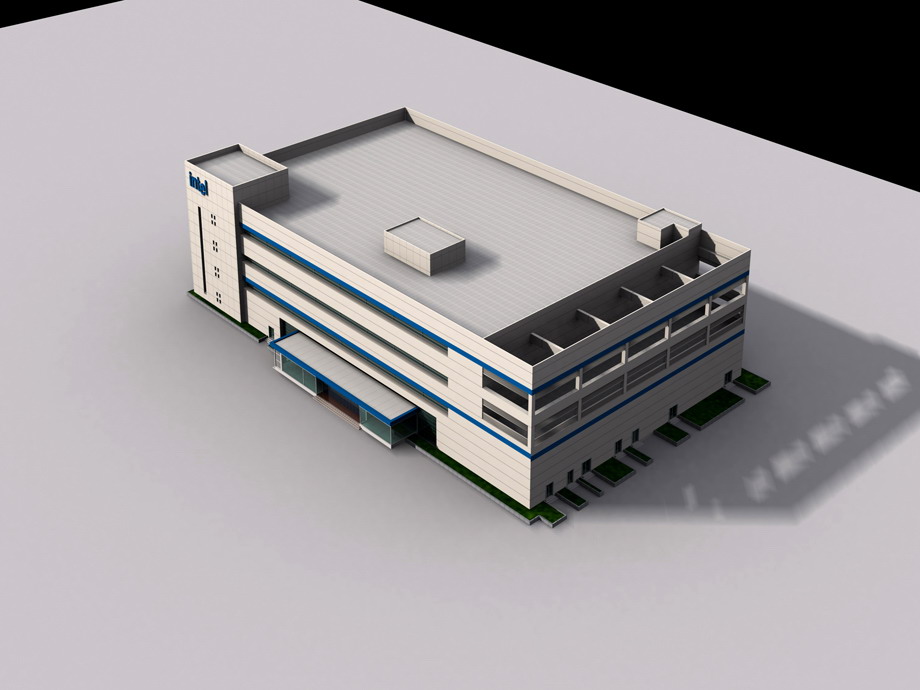

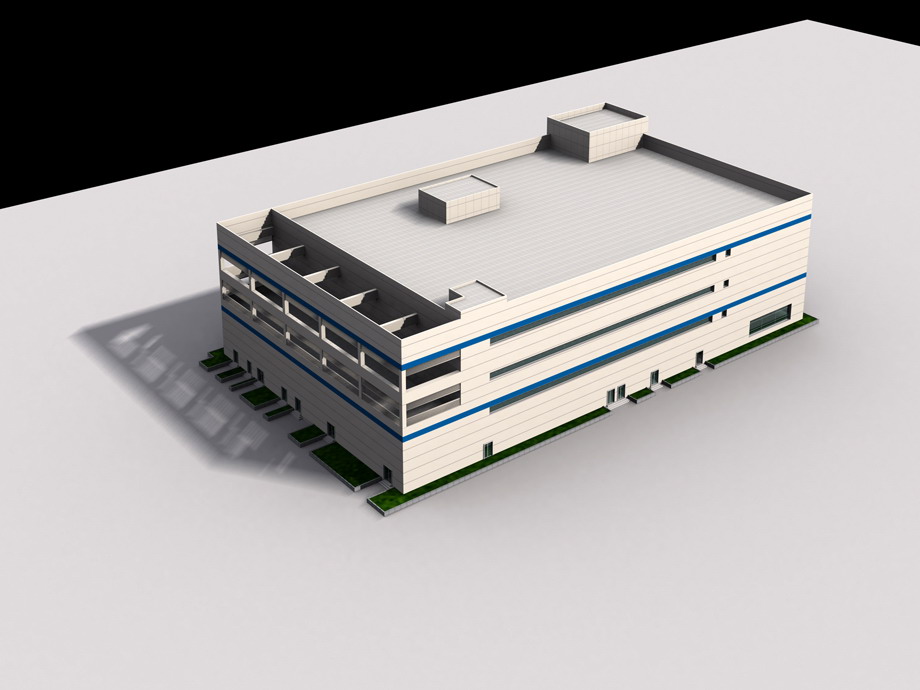

在这一稿的问题得到解决以后我们得到了首肯,可以按照这个思路做下去了,于是,就有了下面的几张图:

图片如下:




图片如下:




图片如下:




图片如下:



5D思想家

职务:版主
等级:6
金币:27.4
发贴:4660
注册:2003/3/14 23:35:10
#122004/7/28 14:31:10

我没有在这个贴子里讲具体制作和渲染的方法,希望大家不要感到奇怪,因为此篇的目的是让大家了解

一下建筑设计的步骤与方法,大家其实可以看到这个模型是不复杂的,复杂的只是方案设计本身,我相

信,在有完整的CAD的基础上,多数的朋友可以在两个小时内完成它,而实际上我在做这个方案的时候

花了近两个礼拜的时间。



5D思想家

职务:版主
等级:6
金币:27.4
发贴:4660
注册:2003/3/14 23:35:10
#132004/7/28 14:34:23

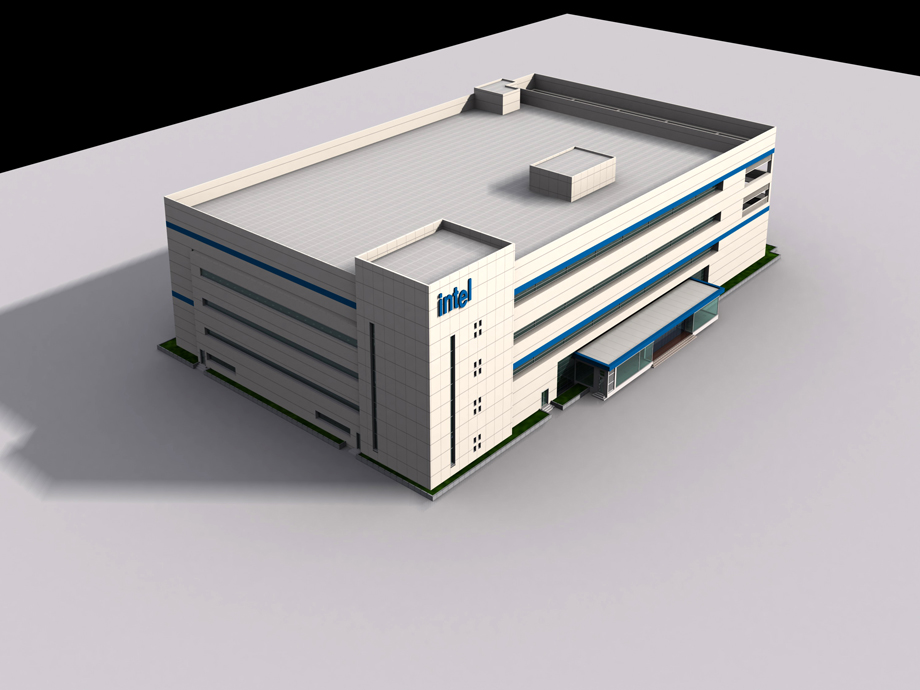

以下是完成后的效果图:

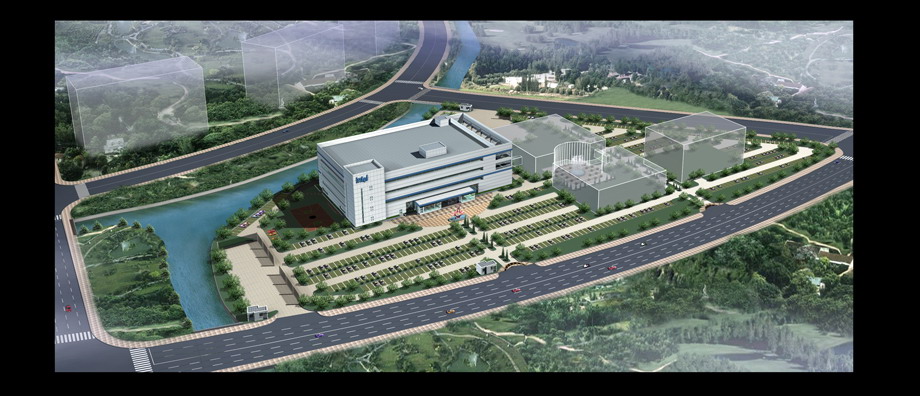

Intel科研中心鸟瞰效果示意图:

图片如下:

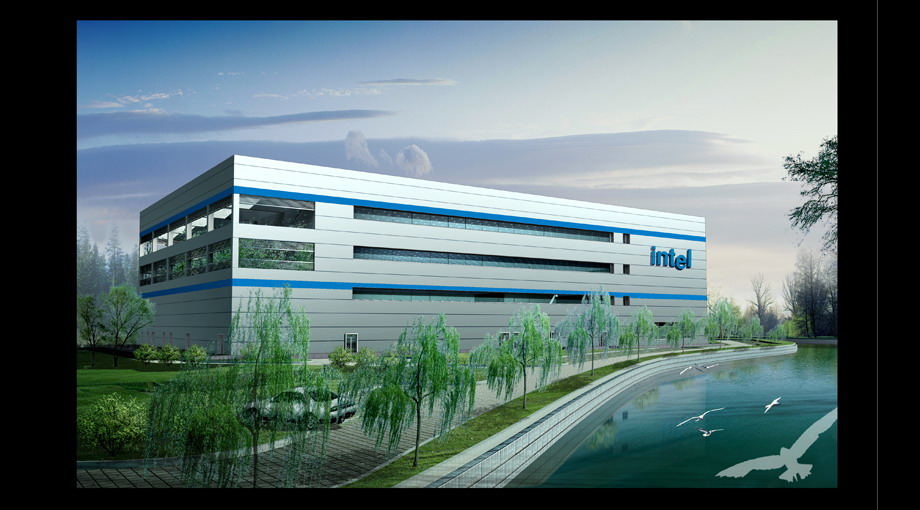

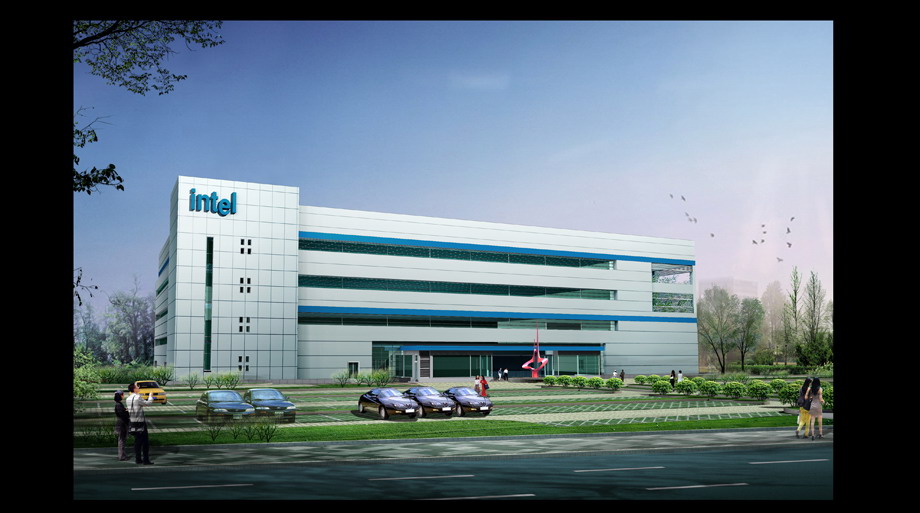

Intel科研中心透视效果示意图一:

图片如下:



Intel科研中心透视效果示意图二:

图片如下:



5D思想家

职务:版主
等级:6
金币:27.4
发贴:4660
注册:2003/3/14 23:35:10
#142004/7/28 14:34:59
结束语:
这个贴子终于写完了,拖了太久的时间,真是不好意思,平时实在太忙了,实在静不下心来写教程,希

望下一篇能写的快一点。
