3DSMAX 5足球制作教程



最近我对3DS max产生了浓厚的兴趣，于是就着手练习绘制模具的方法。今天费了一个上午的心力，终于有了一点成绩，在此
介绍用3DS max 5制作足球的方法，希望能与大家一起分享。


一 建模

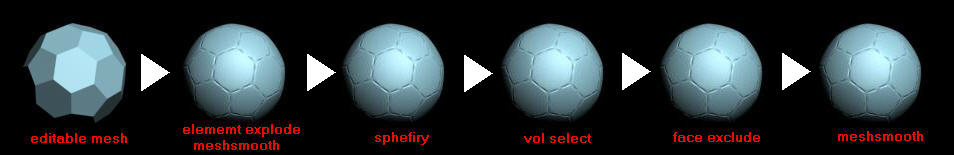

由于足球球面是由五边形和六边形围成的，所以我们可以用3DS max中的扩展几何物体中的异面体来做，再加一些修改器来 编辑一下。以下是异面体加修改器时变形的过程：

图片如下：

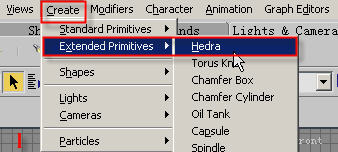

1. 先 Create/Object/Extended Primitives/Hedra（如图1），或者点击创建面板中的 几 何体创建按钮，选择扩展几何物体， 选Hedra(如图2），在透视图中创建一个异面体，右键结束创建；

图片如下：


图片如下：

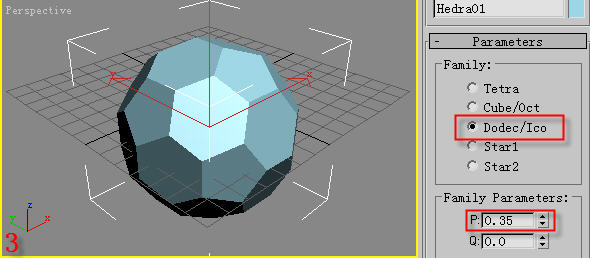

2. 然后点击修改命令面板，在 Parameters栏下选 Dodec/icos 在 Family Parameter 下将 P 值改为 0.35，再将Radius 改为自己想要的数，异面体变成了一个有五边形面和六边形面组成的几何体（如图3）；

图片如下：

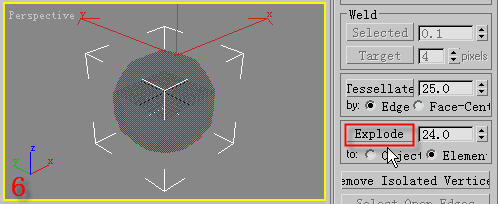

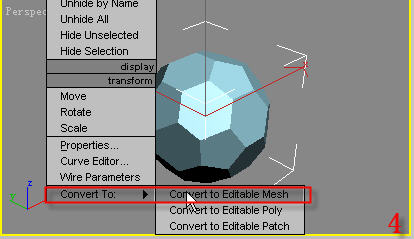

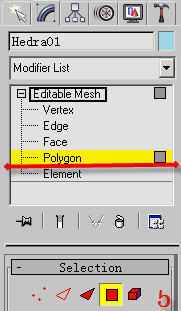

3. 在该物体上右键，选择Convert To/Convert to Editable Mesh，将物体转化为可编辑网格物体（如图4），在修改命令面 板中，点击多边形层级（图5），然后在透视图中框选整个形体，再到修改命令面板中，在面板下方找到如图6所示的地方，选择Element，点击Explode按钮，将形体炸开成分离的五边形面元素和六边形面元素；

图片如下：

二 材质

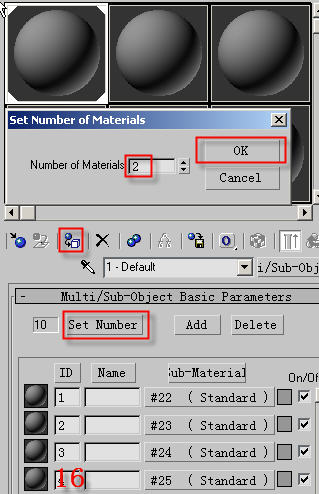

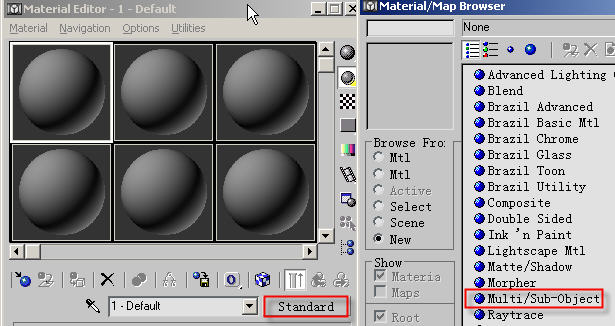

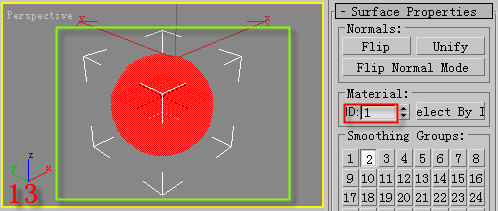

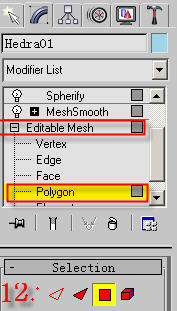

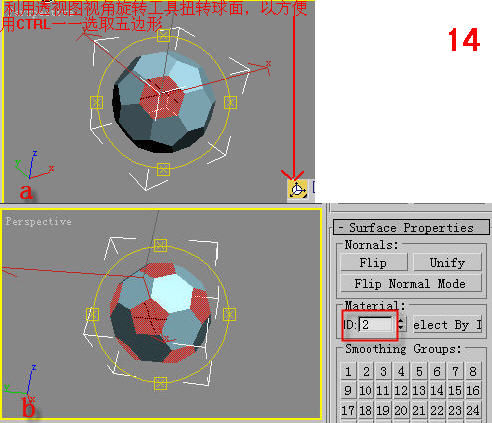

回到原来最初的修改器Editable Mesh，选择 Polygon 子物体模式（如图12），首先框选所有表面将 Material ID 设为1（如图13），再选择五边形的弧面（这里比较麻烦一点，注意要选择完），将 Material ID 设为 2（如图14）。按M键进入材质编 辑器，给足球一个多重子材质（如图15） ，将材质数设置为2（如图16），分别将两个材质设置为白色和黑色（如图17），从而将五边型面涂上黑色，其余涂上白色。然后返回到最上层的修改器MeshSmooth（如图18）。

图片如下：


图片如下：

图片如下：

图片如下：

图片如下：

Max5源文件现已打成压缩包，欢迎5D论坛的朋友下载，提提意见。

相关文件：点这儿打开

不好意思，漏发了图片５，现补上．

图片如下：
