主题: 问一个问题，呵呵
|
茄子大仙
职务：普通成员
等级：1
金币：0.0
发贴：12
注册：2002/7/5 22:24:16
|
#12002/7/6 0:41:59
这里用SWEEP 2 ALONG RAIL，怎么最后的结果和预览的结果不一样？？？出现有框架没有实体的情况
|
茄子大仙
职务：普通成员
等级：1
金币：0.0
发贴：12
注册：2002/7/5 22:24:16
|
#22002/7/6 0:43:03

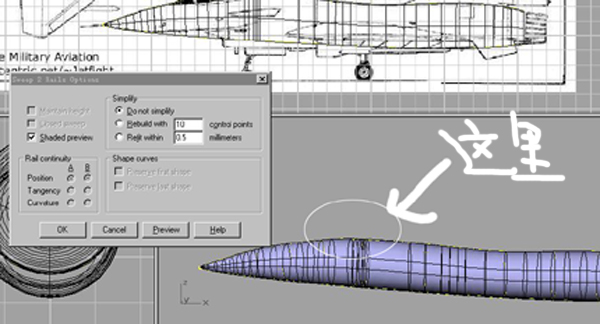

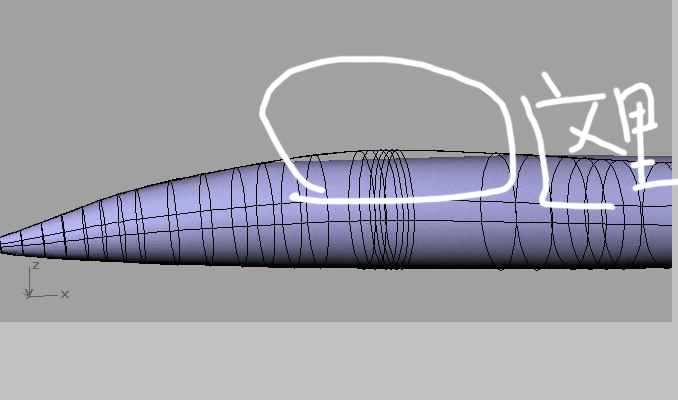

图片如下：  图片如下：
|
老张
职务：普通成员
等级：5
金币：10.0
发贴：2796
注册：2001/5/11 12:41:55
|
#32002/7/6 8:08:57

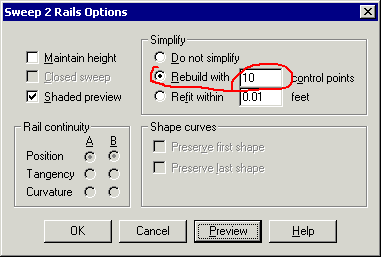

为何第二个图中出问题的地方表面那样复杂（UV线密集）。检查一下你的两条Real曲线是否有问题，难道是两条曲线匹配起来的？ 另外SWEEP 2 操作对于一些不规则Real曲线，选择如图所示第二项生成的曲面更精细一些。 图片如下：
|
茄子大仙
职务：普通成员
等级：1
金币：0.0
发贴：12
注册：2002/7/5 22:24:16
|
#42002/7/6 11:44:24
先谢谢你，不过之所以会产生这么多CV曲线是因为我第一次作的时候就是这个样子，我就动了些歪脑筋，从曲面上提取了V向的CV曲线，然后想把它们LOFT出来，不过~~~~结果还是一样~~~，你说的我试过了，好象还是不行，截面图形非要穿过扫描曲线吗？
|
老张
职务：普通成员
等级：5
金币：10.0
发贴：2796
注册：2001/5/11 12:41:55
|
#52002/7/6 14:31:16
可能还是你的Rail曲线有问题，SWEEP 2 也不是一种精确建模的方法。
|
茄子大仙
职务：普通成员
等级：1
金币：0.0
发贴：12
注册：2002/7/5 22:24:16
|
#62002/7/6 20:16:54
呵呵，这次我直接画出剖面线，不过还是有点偏差，当然比原来要好得多，谢谢ZH兄：）
|
茄子大仙
职务：普通成员
等级：1
金币：0.0
发贴：12
注册：2002/7/5 22:24:16
|
#72002/7/6 20:17:18

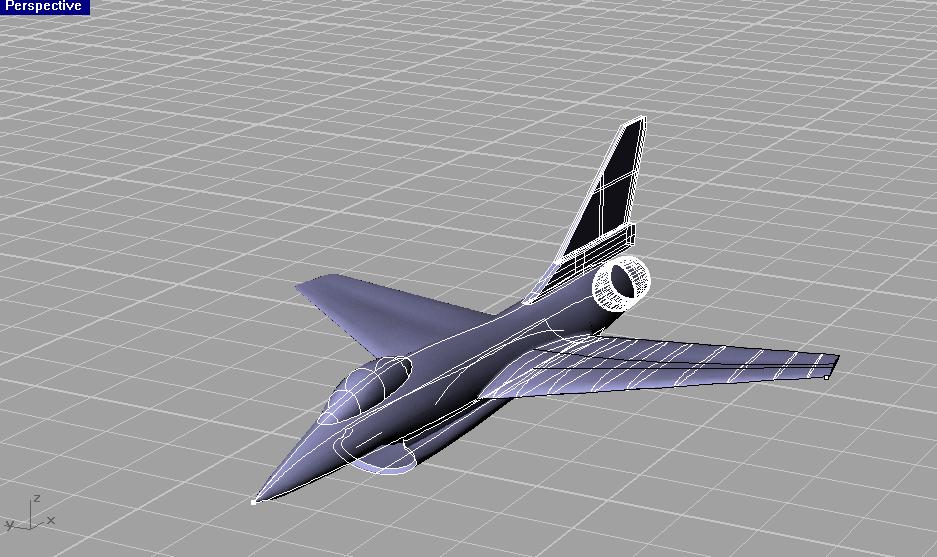

图片如下：
|
茄子大仙
职务：普通成员
等级：1
金币：0.0
发贴：12
注册：2002/7/5 22:24:16
|
#82002/7/6 20:18:46
顺便问问，那些分开的曲面不连接起来会有缝隙，连起来了又不好贴图，该怎么做才好呢：）
|
