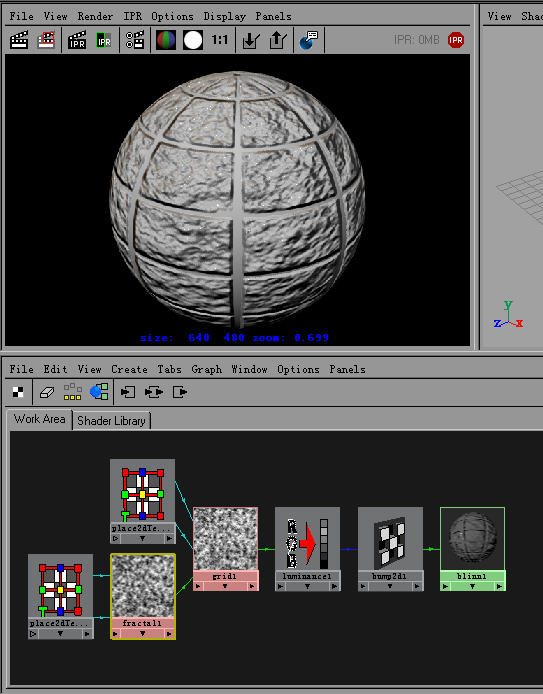

Bump 2d
Bump 2d节点用来转换一个2D Texture在表面上产生凹凸效果。用前面提过的方法可以很轻易地做出凹凸效果来。
有必要提的是，如果材质上要有混合两种以上的2D texture的凹凸效果时，如何来实现这种材质外观？Maya4.0的Help里讲述了方法。这里用一个样例简单介绍一下。
1、建立两个2D Texture，一个是Cloth，一个是Fractal；
2、建立两个Bump 2d节点和一个Blinn材质；
3、将Cloth1的outAlpha连接到Bump 2d1的bumpvalue上，并将Bump 2d1的outNormal连接到Blinn1的normalCamera上。
4、同样，将Fractal1的outAlpha连接到Bump 2d2的bump value性上，并将bump 2d2的outNormal连接到bump 2d1的normalCamera上。
5、把Blinn1指定给所需要的物体对象。

还有一个问题就是：如果同时指定了Bump贴图和环境贴图（Environment Texture）到物体后，你会发现由环境贴图生成的反射会不真实。原因是Bump贴图的信息没有传递到环境贴图上。有两种方法来解决：一是用鼠标拖放操作将Bump贴图的outNormal属性连接到环境贴图的normalCamera属性上；二是利用Maya提供的一个MEL命令来实现，在命令行中输入以下命令：
cnctBumpProjNormal shader-name
其中shader-name是材质的名称。

Bump 2d节点还有两个参数是Adjust Edges和Provide3d Info。
Adjust Edges用来改善边界效果。缺省情况下，在两个相接地并指定了Bump贴图的表面之间的接缝处渲染后会有一些杂乱，打开Adjust Edges选项后可以解决这个问题。
如果在一个材质网络中，凹凸效果由一个2D Texture和一个3D Texture嵌套生成，那么应该打开Provide3d Info选项，这样，3D Texture的效果才能实现。

Bump 3d
Bump 3d节点的使用方法和Bump 2d节点基本一样，所不同的是Bump 3d节点是用来转换一个3D Texture在表面上产生凹凸效果。

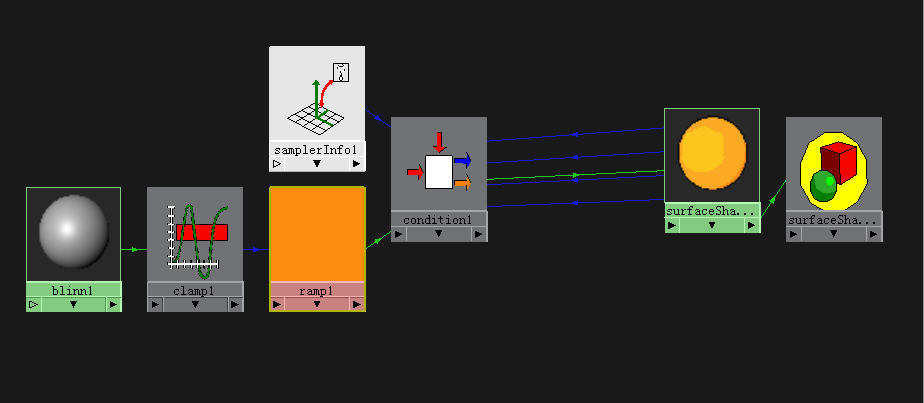

Condition

Condition节点的原理可以按以下形式写出：
If ( A operation B )
Outcolor = Color1
else
Outcolor = Color2
Condition节点输出的颜色值是根据预定的条件产生的。Condition节点通过比较A值与B值来发现A值是否大于、小于、等于、不等于、大于等于或小于等于B值，如果条件为真，则Outcolor输出Color1；否则，Outcolor输出Color2。
如果懂一点编程的常识，就不难理解Condition节点的原理。
Condition节点总是和其它节点结合使用，它可以使Shader网络在一种情况下用一种形式工作，而在另一种情况下用另一种形式工作。
Condition节点的这种智能性的可以自动判断的工作方式极具灵活性，在设计材质时非常有价值。

Light Info

Light Info节点在某种角度上说，其功能有点儿象Sampler Info节点。Sampler Info节点提供物体表面的信息，而Light Info节点提供场景中灯光的信息。
Light Info节点需要嵌套在其它节点中起作用，主要提供灯光的位置、方向和距离等灯光信息。
下面的一个简单样例可以感性地理解一下Light Info节点的作用：
1、建立一个Nurbs Plane并进行缩放操作使其与Maya透视视图中缺省的Grid差不多大小；
2、建立一个Spot Light并调整位置和角度：
3、选择Spot Light，按Ctra+A叫出属性编辑器，在Light Effects部分，单击Intensity Curve旁边的Create按纽。则Maya创建了一个强度曲线节点，并把它连接到Intensity上。
4、选择Spot Light，在Hypershade中显示出上、下游节点，可以看到刚才的操作创建了两个节点，一个是Light Info节点，一个是IntensityCurve节点。Maya的这个功能允许用户使用强度曲线来创建自定义的亮度衰减。
5、在Hypershade中选择spotLightShape1节点，打开Graph Editor，可以看到方才创建的强度曲线。在这里，可以自由地编辑灯光的强度。为了容易理解和简化操作，删除中间的所有编辑点，只保留首尾两个编辑点。
6、这里X轴为取样距离，Y轴为灯光的强度。将末尾的编辑点Y轴的值设为1，开始的编辑点Y轴的值设为2。利用Maya的IPR渲染场景，以便在改变强度的数值时，可以在渲染视图中实时地看到调节后的效果。
这个节点网络的连接情况是这样：
spotLightShape1.worldMatrix[0]输出到Light Info.worldMatrix；
Light Info.sampleDistance输出到IntensityCurve.input；
IntensityCurve.output输出到spotLightShape1.intensity。




白驹



【火星专家】



发帖: 122
积分: 75
来自: 哈尔滨
于2002-08-04 21:11
--------------------------------------------------------------------------------


Multiply Divide

Multiply Divide（乘除）节点有三部分——两个Input属性和一个Operation（操作）选项。Operation选项给Input1和Input2提供Multiply（乘）、Divide（除）或者Power（幂）的运算规则，然后通过Output将运算的结果输出。
不同的运算规则产生的结果可以用以下的公式解释：
Multiply
OutputX = Input1X *Iinput2X
OutputY = Input1Y * Input2Y
OutputZ = Input1Z * Input2Z
Divide
OutputX = Input1X /Iinput2X
OutputY = Input1Y / Input2Y
OutputZ = Input1Z / Input2Z
Power
OutputX = Input1X Iinput2X
OutputY = Input1Y Input2Y
OutputZ = Input1Z Input2Z

需要注意的是Multiply Divide节点不能进行矢量运算，如果需要进行矢量运算，应该用的是Vector Product节点。

Plus Minus Average

Plus Minus Average节点顾名思义，是对Input属性列中进行Plus（加）、Minus（减）和Average（平均值）运算。Plus Minus Average节点有一些区别于其它工具节点的特性。
首先，它可以输入多个连接；
其次，Plus Minus Average节点的Input1D、Input2D和Input3D部分的输入值必须分别是相对应的一个值、两个值和三个值。比方说，要把“Stucco”的Outcolor输入到Plus Minus Average节点中，应该连接到Plus Minus Average节点的Input3D中，而不是Input1D和Input2D。因为“Stucco”的Outcolor包括Outcolor R、OutcolorG和OutcolorB三个值。

Projection

Projection节点应用频率很高，通常是用来把2D Texture投影到3D表面上。这个节点原理比较容易理解，和其它三维软件的同类功能相近，很容易掌握，这里不过多解释。

Stencil

Stencil节点可以用来创建诸如酒瓶上的标签这样的效果。因为Stencil节点的Mask（遮罩）能非常有效地控制表面纹理哪一部分是透明的。值得一提的事Stencil节点甚至还能对表面纹理根据进行抠像。Stencil节点有它自己独特的合成材质的作用。

Reverse

在某些情况下，可能需要将材质或纹理的效果反转，Reverse节点可以提供这种能力。Reverse节点的原理可以用如下公式表示：
Output = 1 - Input

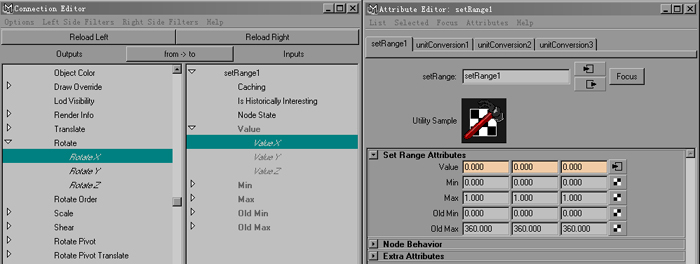

材质的连接方式如图：

图片如下：

有朋友建议我用实例来解释各个节点的作用，这样更好理解。
实际上也是这个道理，只是机械地看参数，看完了也不知道怎么用。
所以以后的教程我都用实例来讲解MAYA的材质节点。MAYA的有些节点如果用语言来描述它的作用的话是非常麻烦的，远不如简单地操作几步来得直接。
我准备的实例有些是从国外的网站下载的，有些是自己制作的，原则是根据内容需要来选用。所以有的内容可能会看着“眼熟”。

这一节探讨BlendColor节点和surfaceLuminance节点。
两个节点从字面意义上都很好理解。
BlendColor节点是以Blender参数为条件，然后混合它的Color1和Color2输出。
surfaceLuminance节点顾名思义，作用是解决表面受光的问题。它可以控制表面的饱和度、对比等等。

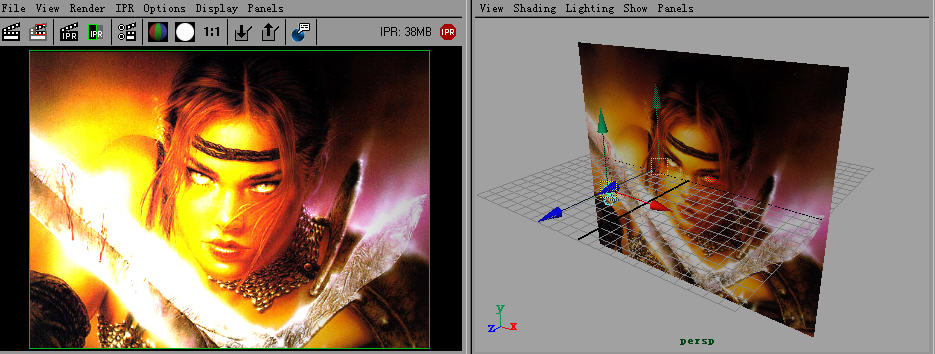

首先在MAYA中生成一个简单的NurbsPlane，然后指定一个Lambert Shader，再指定一个file贴图。这里我用了Luis的一幅幻想画的局部。
在NurbsPlane前面用一个pointLight提供照明。
将pointLight的Intensity设置为3，渲染一下。

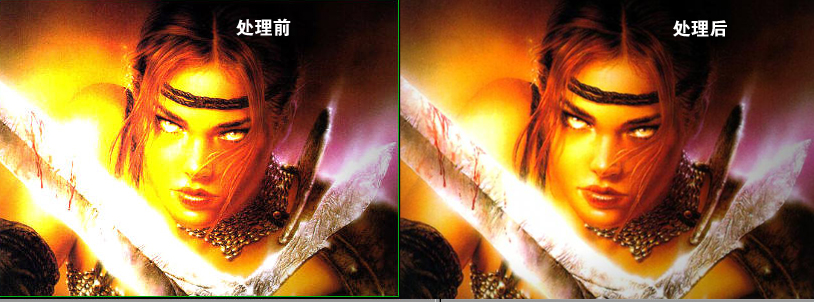

我们看到渲染效果“曝光”过度了。如图：
这是经常会碰到的情况，想要提高场景的照明，但离光源近的地方又会出现图中的问题

图片如下：

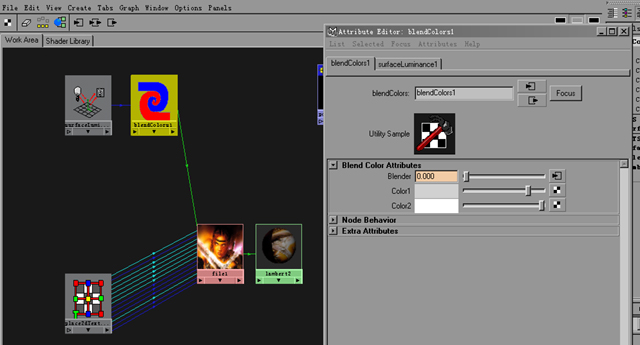

调节一下BlendColor节点的颜色值，可以看到不同的效果。
当然也可以将BlendColor.Output输出到别的参数里。

图片如下：

vectorProduct

vectorProduct节点允许一个矢量乘以另一个矢量或矩阵，它实际上就是一个运算器。在程序语言中经常用到这种运算。vectorProduct节点的主要部分的解释如下：
Operation
No operation：将Input1的值不做处理，然后输出；
Dot Product：这是缺省值。Input1和Input2做点乘运算。点乘运算的原理如以下公式：
假设有两个矢量（a，b，c）和（d，e，f）

Dot Product = (a*d) + (b*e) + (c*f)

注意Dot Product的值是一个单一的值，这就意味着vectorProduct节点在输出的时候，选择OutputX、OutputY、OutputZ三个值中的任何一个都可以。
Cross Product：叉乘产生一个新的矢量，原理如下：
x = (b*f)-(c*e)
y = (c*d)-(a*f)
z = (a*e)-(b*d)
注意不要将它和Multiply Divide节点弄混了，Multiply Divide节点的原理是：
x = a*d, y=b*e, z=c*f
Vector Matrix Product：将Input1乘以矩阵生成一个新的矢量，公式如下：
Outvector = Input x Matrix
假设有一个Input矢量为（a，b，c）
和一个Input矩阵：
A B C D
E F G H
I J K L
M N O P
则：
x = (a*A) + (b*B) + (c*C)
y = (a*E) + (b*F) + (c*G)
z = (a*I) + (b*J) + (c*K)

Point Matrix Product的原理是：
Output = Input x Matrix
x = (a*A) + (b*B) + (c*C) + D
y = (a*E) + (b*F) + (c*G) + H
z = (a*I) + (b*J) + (c*K) + L
注意以上两种算法都会忽略Input2。

Normalize Output：
缺省情况下是关闭的。当打开时，它生成的矢量值在-1到1的范围之间。
在使用Point Matrix Product操作时，Normalize Output无效。

Matrix：
Matrix不出现在属性面板中，只出现在Connection Editor中。
使用Matrix可以将场景中的对象从相机坐标空间转换到世界坐标空间。

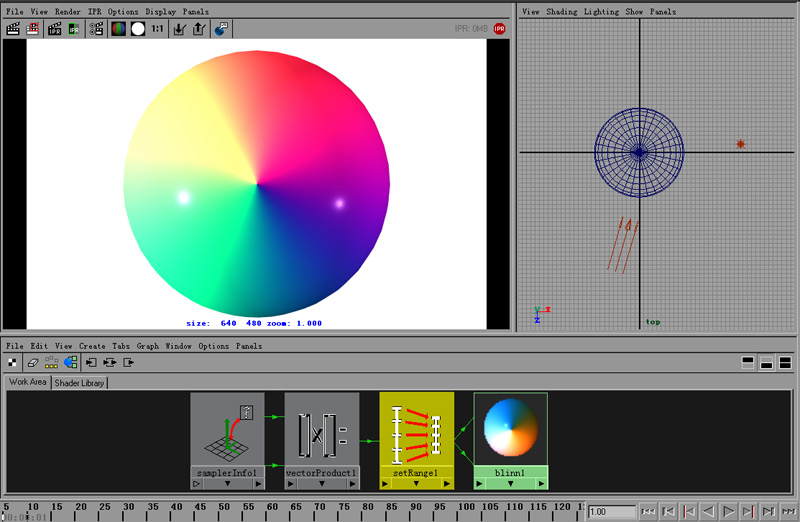

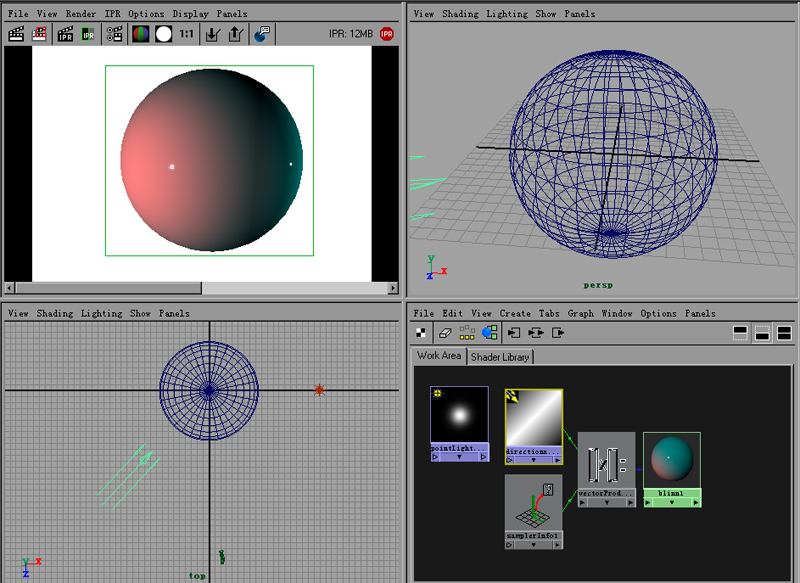

Cross Product操作：
建立一个球体并指定Blinn材质；
建立一个SampleInfo节点；
建立一个Set Range节点。
将SampleInfo节点的Ray Direction连接到vectorProduct节点的Input1；
提取出物体表面光线方向的信息。
将SampleInfo节点的Normal Camera连接到vectorProduct节点的Input2；
提取出物体表面法线信息。
将vectorProduct节点的Output连接到Set Range节点的value；
将Set Range节点的outvalue连接到Blinn.Color。
设置操作方式为Cross Product
打开vectorProduct节点的Normalize Output，
这样vectorProduct节点的Output值的范围在-1到1之间。
因为颜色没有负值，所有用Set Range节点来将vectorProduct节点的Output值限制在0——1之间。
Set Range节点的值按如下设置：
我们所要得到的是：
Min=0；Max=1
vectorProduct节点的Output值范围是：
OldMin=-1，OldMax=1
渲染场景。
另：如果不是很清楚的话不要紧，先感觉一下这些操作所起的作用，慢慢做得多了，就理解了。有时间的话，我再做一些实用的例子，就象前面的卡通材质一样。

图片如下：

Clamp

Clamp节点用来将某一颜色值保持在指定的范围内。
Clamp节点的运算方法可以从下面这个例子来理解。
假设Clamp节点的InputR被连接，我们设置
MinR=0.3，MaxR=0.6
那么Clamp节点的输出为：
InputR: 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9
OutputR: 0.3 0.3 0.3 0.4 0.5 0.6 0.6 0.6 0.6

Contrast

Contrast节点可以改变纹理的对比。参数的解释如下：
value
Color或者Texture的输入口；
Contrast
调整对比的程度，可以单独调整R、G、B通道。
Bias
Bias参数的值也可以单独调节R、G、B通道，Bias参数可以理解成中间色，当Contrast增加时，Bias参数增加图像将会变暗。
Gamma Correction

Gamma Correction节点可以校正Color或Texture的伽玛值。

Hsv To Rgb和Rgb To Hsv
一看就明白，在HSV模式和RGB模式之间转换。
那么这两个节点有什么用？

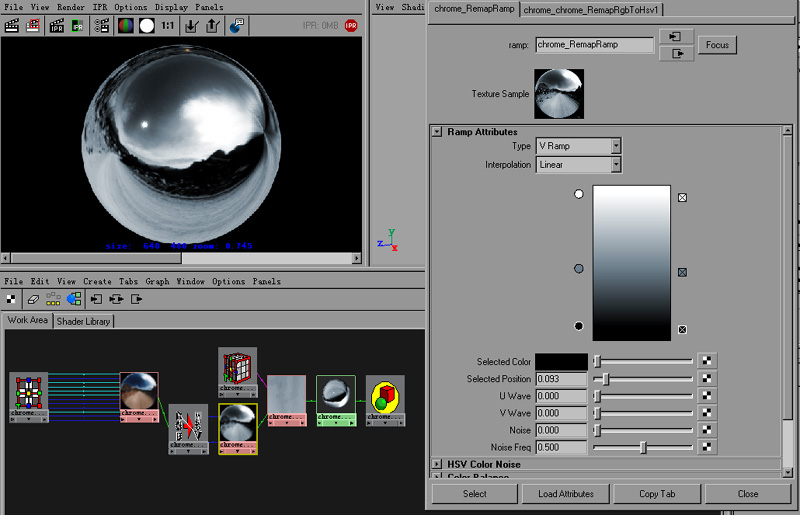

下面用一个极为常用的铬金属材质来解释一下。
创建一球体然后指定一Blinn材质，Blinn的主要参数设置为：
Color为黑色；
Diffuse=0；
Eccentricity=0.025；
Specular Roll Off=1；
Specular Color为白色；
Reflectivity=1。

创建一EnvBall环境节点；
创建一Ramp节点；
创建一rgbTohsv节点；
再创建一file纹理节点，然后指定一反射贴图。
节点连接情况如下：
File.outColor输出到rgbTohsv .inRgb；
rgbTohsv.outHsvH输出到Ramp..uCoord；
rgbTohsv.outHsvV输出到Ramp..vCoord；
Ramp.outColor输出到envBall.imgae；
envBall.outColor输出到Blinn.Reflected Color。

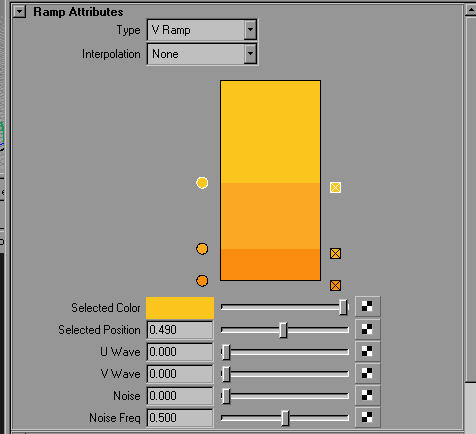

Ramp的颜色设置如图，最后渲染场景。

图片如下：
