主题: 我用modify中trim/extent时遇到问题，我很着急
|
funa
职务：普通成员
等级：1
金币：0.0
发贴：36
注册：2003/7/28 22:26:58
|
#12003/8/11 10:55:04
用modify中trim/extent时遇到问题
我用的是max5.09版本，用到trim时，光标已经变成了剪裁的样子，但是就是不能减掉，到底为什么，气死我了。
|
5D思想家
职务：版主
等级：6
金币：27.4
发贴：4660
注册：2003/3/14 23:35:10
|
#22003/8/11 10:59:25
可以用啊，你的spline是不是不在一个平面上啊……
|
funa
职务：普通成员
等级：1
金币：0.0
发贴：36
注册：2003/7/28 22:26:58
|
#32003/8/11 11:07:05
就是这样的，我才刚刚学，我想裁减掉大圆的下部分，可是不行，
|
funa
职务：普通成员
等级：1
金币：0.0
发贴：36
注册：2003/7/28 22:26:58
|
#42003/8/11 11:10:29
[upload=bmp]uploadFiles/2003-08/1111121751099.bmp[/upload]
|
dreamexpress_5d
职务：普通成员
等级：1
金币：10.0
发贴：2229
注册：2003/7/2 16:32:57
|
#52003/8/11 13:36:39
你下面好象是个BOX，根本不是SPLINE，你怎么TRIM呀！

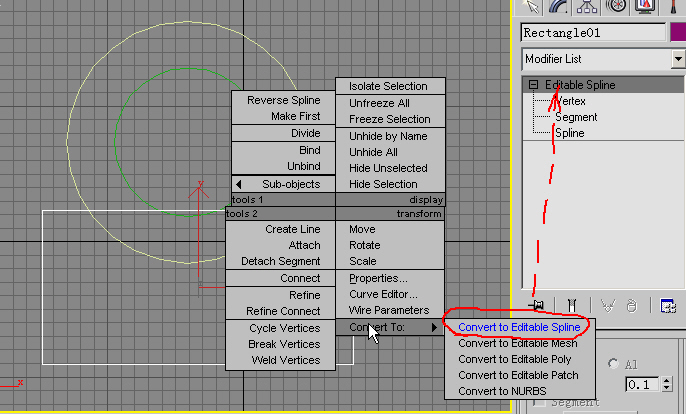

由你的截图可以看出你有三个物体，二个单独的圆与一个BOX，这是不可能TRIM的，你应将圆与矩形（注意不是你现在的BOX，应该用SHAPE中的RECTANGLE而不是BOX！）先转为SPLINE再ATTACH后变为一个SPLINE，再进行TRIM！
TRIM与EXTEND是对同一个SPLINE或LINE中的元素进行的，如不属于同一个SPLINE应先将它们ATTACH，然后再修改SPLINE子物体，进行TRIM或EXTEND。
编辑历史:[这消息被dreamexpress编辑过(编辑时间2003-08-11 13:52:12)]
[这消息被dreamexpress编辑过(编辑时间2003-08-11 14:04:58)]
[这消息被dreamexpress编辑过(编辑时间2003-08-11 14:05:34)]
|
dreamexpress_5d
职务：普通成员
等级：1
金币：10.0
发贴：2229
注册：2003/7/2 16:32:57
|
#62003/8/11 13:46:04

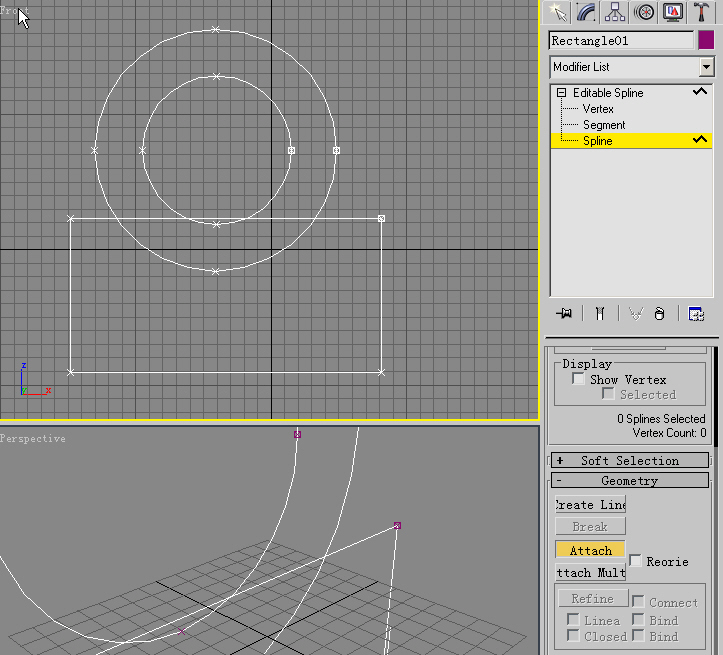

图片如下：  图片如下：
|
dreamexpress_5d
职务：普通成员
等级：1
金币：10.0
发贴：2229
注册：2003/7/2 16:32:57
|
#72003/8/11 13:46:47

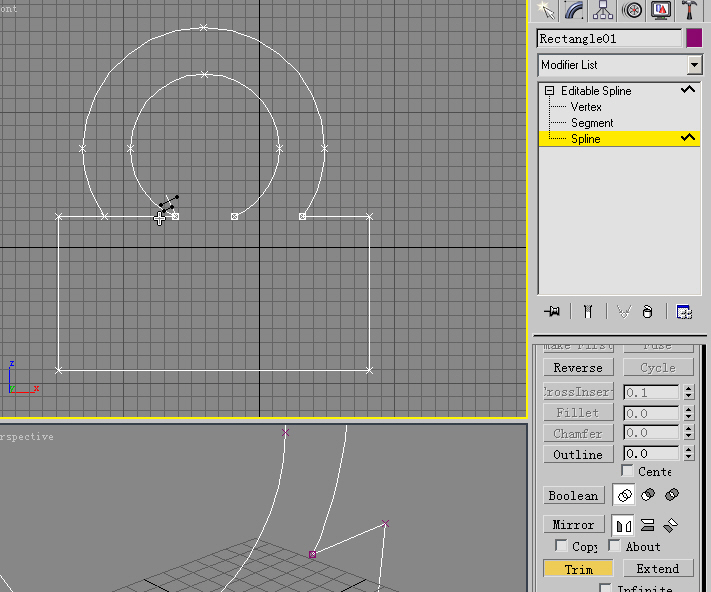

图片如下：
|
dreamexpress_5d
职务：普通成员
等级：1
金币：10.0
发贴：2229
注册：2003/7/2 16:32:57
|
#82003/8/11 14:08:14
另外，做完TRIM后应将VERTEX做一下焊接（WELD），免得以后做EXTRUDE之类的修改会出现负面！
|
funa
职务：普通成员
等级：1
金币：0.0
发贴：36
注册：2003/7/28 22:26:58
|
#92003/8/11 15:55:17
谢谢你了，楼上dream sir.我刚刚学这个东东，觉得很复杂，不过我想什么东西都是要一点点来的，非常感谢你的帮助，我会了，很高兴。yeah!!!!!
|
dreamexpress_5d
职务：普通成员
等级：1
金币：10.0
发贴：2229
注册：2003/7/2 16:32:57
|
#102003/8/11 16:02:33
呵呵，很高兴你会了，算我没白讲。~
|
