主题:  怎样观察横截面？

54321
职务：普通成员
等级：1
金币：0.0
发贴：61
注册：2002/8/30 19:55:15
#12003/10/13 23:04:57
大家好!
我想制作一模型后，观察其横截面，该怎样操作？

编辑历史:[这消息被54321编辑过(编辑时间2003-10-14 15:18:02)]
[这消息被54321编辑过(编辑时间2003-10-14 15:18:48)]
[这消息被54321编辑过(编辑时间2003-10-14 16:55:34)]

54321
职务：普通成员
等级：1
金币：0.0
发贴：61
注册：2002/8/30 19:55:15
#22003/10/14 16:52:47
我不会CAD。
比如一茶壶，怎样看它的横截面。



dreamexpress_5d
职务：普通成员
等级：1
金币：10.0
发贴：2229
注册：2003/7/2 16:32:57
#32003/10/14 19:00:32

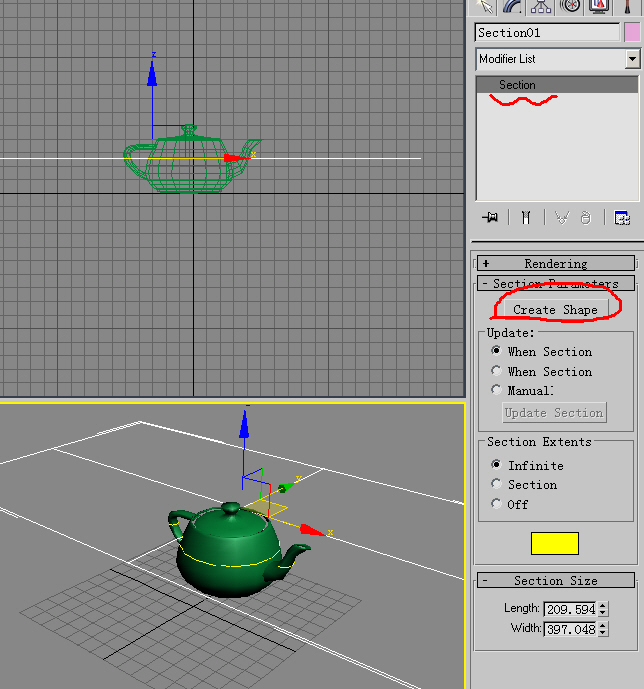

CREATE->SHAPES->section


图片如下：

编辑历史:[这消息被dreamexpress编辑过(编辑时间2003-10-14 19:14:35)]
[这消息被dreamexpress编辑过(编辑时间2003-10-14 19:16:25)]

54321
职务：普通成员
等级：1
金币：0.0
发贴：61
注册：2002/8/30 19:55:15
#42003/10/14 20:57:20
多谢dreamexpress大师指点。再请教一个问题，我利用椭圆旋转制作了一个椭球，但它是空心的，怎样才能变成实心的呢？



dreamexpress_5d
职务：普通成员
等级：1
金币：10.0
发贴：2229
注册：2003/7/2 16:32:57
#52003/10/14 21:16:50
MAX里不存在实心与空心的问题。MAX里面的所谓物体是“面”围成的空间形状。做布尔运算时之所以会让人有实心的感觉，那是因为MAX将“空心”的面作了“补洞处理”。

所以你想切个实心的椭球截面的话，应做一个补洞（CAPHOLE修改器）。



光阴无名
职务：版主
等级：2
金币：12.0
发贴：577
注册：2003/1/12 18:08:49
#62003/10/14 21:25:38
54321在上个帖子中说
引用:
多谢dreamexpress大师指点。再请教一个问题，我利用椭圆旋转制作了一个椭球，但它是空心的，怎样才能变成实心的呢？


由旋转生成的物体，只要进行了顶点焊接，就被MAX认为是实心的了



54321
职务：普通成员
等级：1
金币：0.0
发贴：61
注册：2002/8/30 19:55:15
#72003/10/15 0:09:06
dreamexpress在上个帖子中说

所以你想切个实心的椭球截面的话，应做一个补洞（CAPHOLE修改器）。 [/quote]

按照您的指点，我用布尔运算，切下了椭球的一部分，但是它的背面不理想，请再指点一下。谢谢。

编辑历史:[这消息被54321编辑过(编辑时间2003-10-15 00:10:34)]
