我画的这幅图还是有我的致命伤：细不下去。 请大家先别挑毛病，看看做法，如果觉得从我这里能学到一点东西我就很满意了。觉得没价值也别骂我。呵呵。 本来我没公布教程的习惯的，但这几天看了很多5D的教程，很感动，觉得很多版主很无私、很无私。所以我也献丑来了…… 闲话休提，开始吧。练习达到的效果如图，每个人都可以做到，而且很简单。 软件：AI，主要命令：选择工具、网格工具（快捷键U）、上色。 图片如下：
|
炽影
职务：普通成员
等级：1
金币：4.0
发贴：42
注册：2005/1/4 15:18:35
|
#22005/1/11 15:43:34

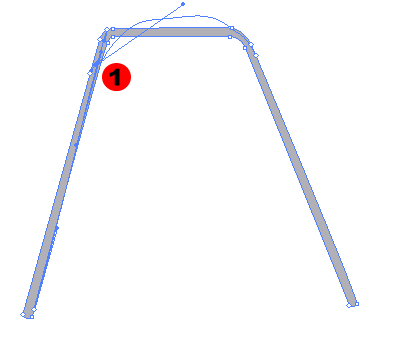

着急就把椅子金属架形状勾勒出来的画法是错的，我开始也这样，这样无法进行下去！因为这样的话，用U（网格工具）在里面一点，会出现如下效果，自动生成的网格布线乱七八糟，乱七八糟倒也算了，关键是：无法调整！ 不信你可以试试。 所以，复杂的图形，网格布线之前要三思。 图片如下：
|
炽影
职务：普通成员
等级：1
金币：4.0
发贴：42
注册：2005/1/4 15:18:35
|
#32005/1/11 15:44:56
因为我考屏考不上鼠标符号，所以用那个红色记号代表鼠标吧。唉……
|
炽影
职务：普通成员
等级：1
金币：4.0
发贴：42
注册：2005/1/4 15:18:35
|
#42005/1/11 15:49:05

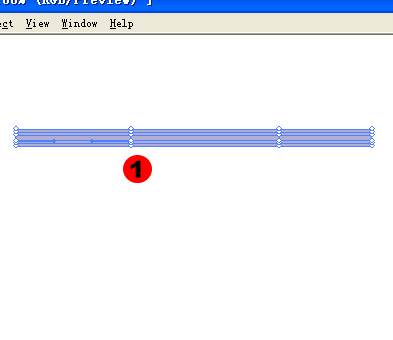

图片如下：  正确做法如上，画个矩形，按U，在里面布上网格，记住，千万不要太多，否则变形的时候麻烦！够数就可以了，一般距离两头1/3或1/4的位置都要布上。
|
炽影
职务：普通成员
等级：1
金币：4.0
发贴：42
注册：2005/1/4 15:18:35
|
#52005/1/11 15:54:17

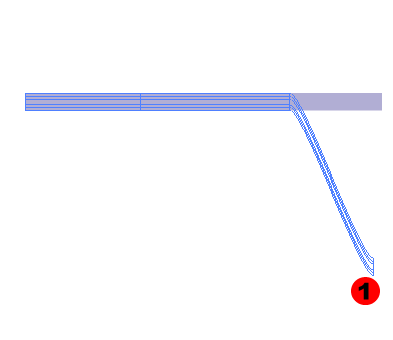

现在按A键，或者工具箱中的次选择（白箭头）工具。选中节点开始变形，呵呵，这样做就不会乱线了！觉得刚开始线数不够的话，UNDO，再次加线，然后再拉变形。 图片如下：
|
炽影
职务：普通成员
等级：1
金币：4.0
发贴：42
注册：2005/1/4 15:18:35
|
#62005/1/11 16:01:58

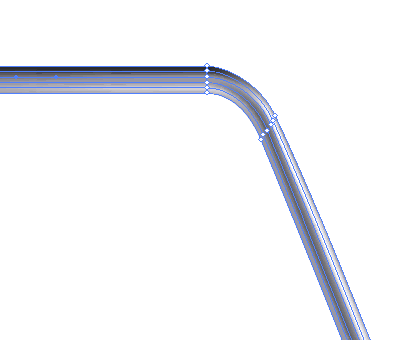

按A，调节网格节点和轮廓节点方法一样，不多说了，上色也是，用这个次选择工具选中某个网格节点（SHIFT加选网格节点）上色。要做成这样的样子。金属质感特点是强对比，灰色，或者可以偏一点冷。 图片如下：
|
炽影
职务：普通成员
等级：1
金币：4.0
发贴：42
注册：2005/1/4 15:18:35
|
#72005/1/11 16:03:29
完成后的金属架的效果就是这样：不多说了，这个怎么做可以体会出来的 图片如下：
|
炽影
职务：普通成员
等级：1
金币：4.0
发贴：42
注册：2005/1/4 15:18:35
|
#82005/1/11 16:08:19

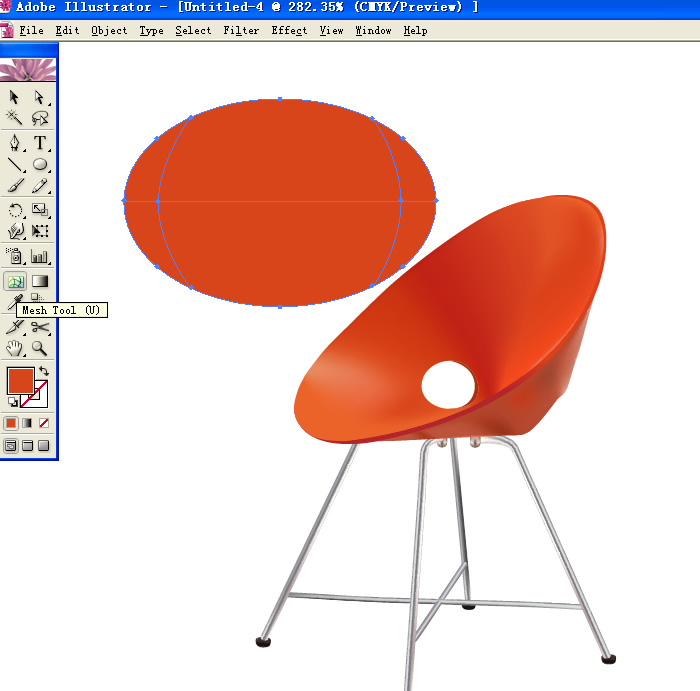

下面看看椅子面，以上面那个橙色的为例。看看怎么做： 还是不要先把形状勾勒出来，要用椭圆形来画。防止乱线。 老办法，点上左右各1/3位置的网格线。 开始布的线会对后面的线产生巨大影响，所以开始两根线最好不要马虎。 图片如下：
|
炽影
职务：普通成员
等级：1
金币：4.0
发贴：42
注册：2005/1/4 15:18:35
|
#92005/1/11 16:10:01

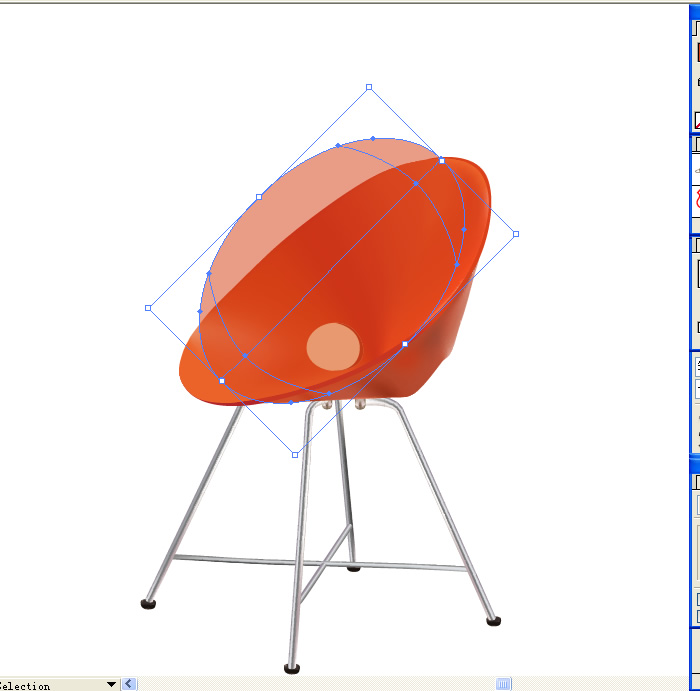

旋转，降低透明度。放上去。 图片如下：
|
炽影
职务：普通成员
等级：1
金币：4.0
发贴：42
注册：2005/1/4 15:18:35
|
#102005/1/11 16:15:49

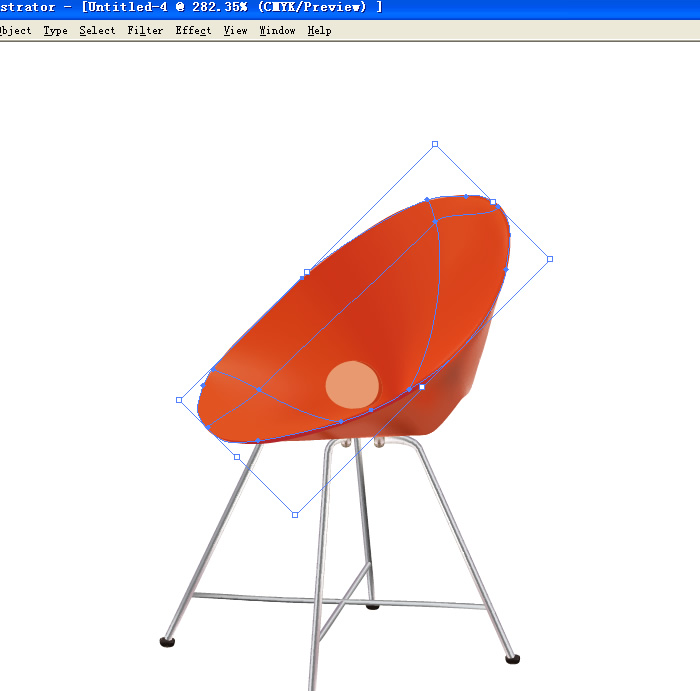

按A，调节外轮廓节点和网格节点，使外轮廓和椅子外形结合的同时，调节刚才事先做好的那几条网格（两竖一横）走线一定要和里面的色彩走向吻合！！！！！这一点是关键！！！ 图片如下：
|
炽影
职务：普通成员
等级：1
金币：4.0
发贴：42
注册：2005/1/4 15:18:35
|
#112005/1/11 16:19:51

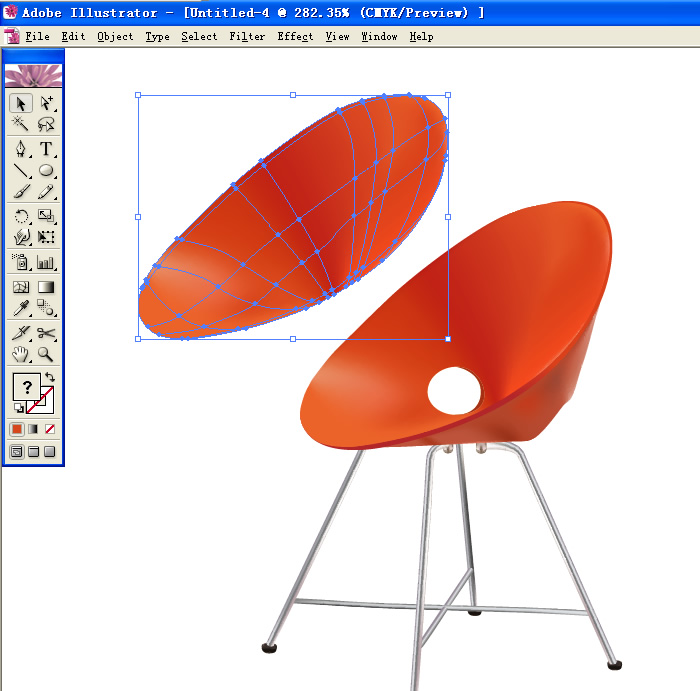

现在将它移出，将不透明度恢复到100%，按U，在里面增加网格，对照着原图调节网格走线和色彩。 图片如下：
|
炽影
职务：普通成员
等级：1
金币：4.0
发贴：42
注册：2005/1/4 15:18:35
|
#122005/1/11 16:25:08
调解色彩的时候注意同一个色彩走向的走线点，最好次选择（A）后，按[脏话,已过滤]F将它们全部选中，上相同的色彩，最好后相邻点再微调。我个人认为这样效率比一点点条要高，也好调整一些。F6调出色彩面板上色。记住，HSB格式好用些，因为相对色彩看得明白点。 图片如下：
|
炽影
职务：普通成员
等级：1
金币：4.0
发贴：42
注册：2005/1/4 15:18:35
|
#132005/1/11 16:26:26

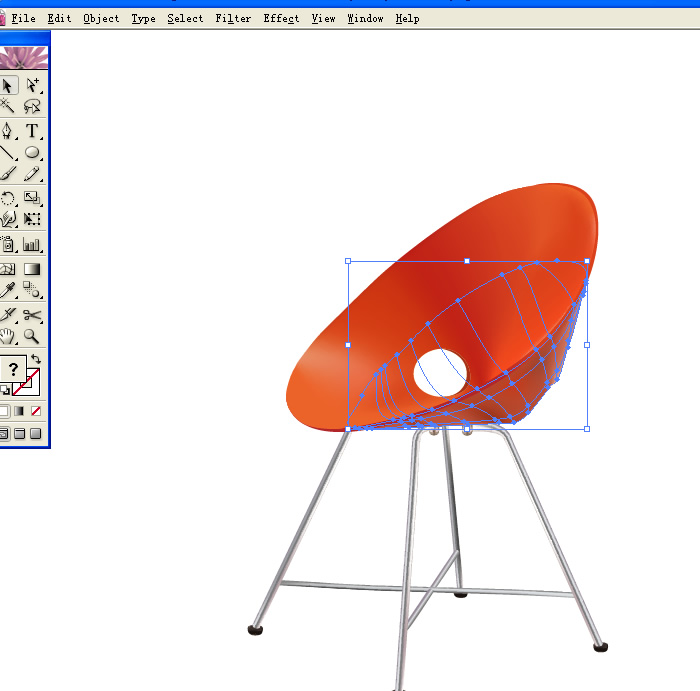

同样的方法将椅子下半部分画出来。 图片如下：
|
炽影
职务：普通成员
等级：1
金币：4.0
发贴：42
注册：2005/1/4 15:18:35
|
#142005/1/11 16:29:28

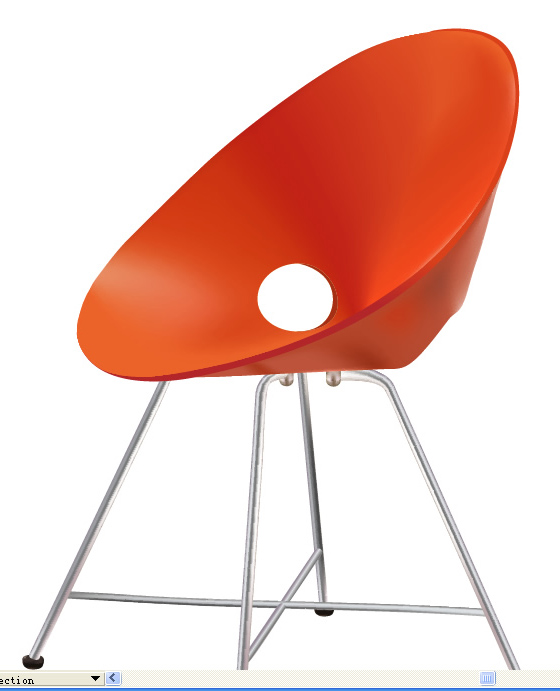

细调微调……完成这张椅子的效果。 呵呵，太匆忙，金属杆连接什么的没好好画，很多地方也很多毛病，放大看出来了。请见谅 图片如下：
编辑历史:[此帖最近一次被 wangch 编辑过(编辑时间:2005-01-11 16:37:07)]
|
炽影
职务：普通成员
等级：1
金币：4.0
发贴：42
注册：2005/1/4 15:18:35
|
#152005/1/11 16:30:30

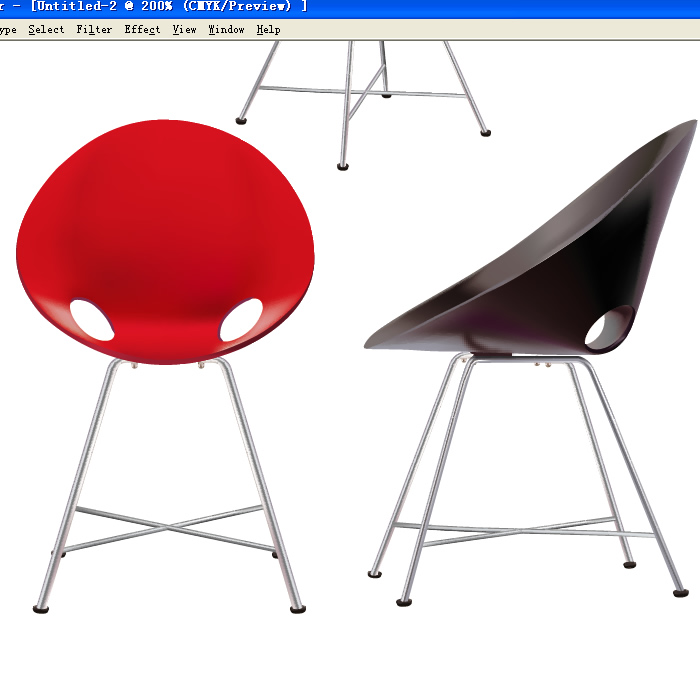

另外两把椅子的效果 图片如下：
|
