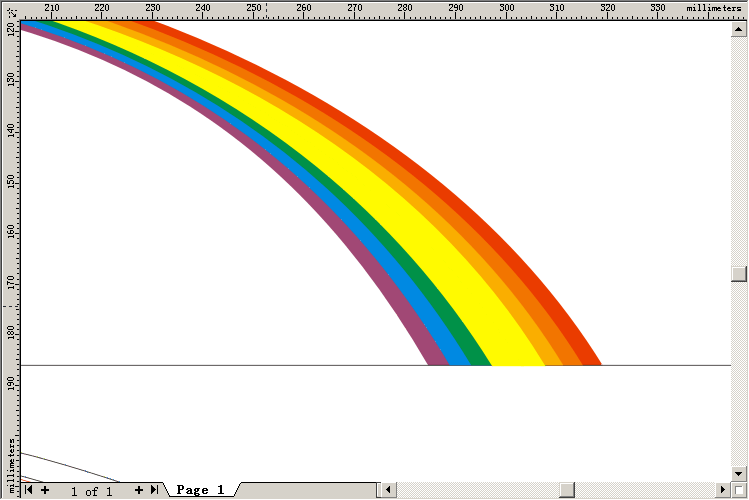

制作彩虹的填充效果 作者：pixelx 出处：5D多媒体 【1】根据这两天“苦命英雄”一直困扰的难题；我总结了一下自己过去的想法，并把它付诸于行动，解决了。 现在把它分享出来，与大家交流一下。:) 原要求图： 图片如下：  最终完成图： 图片如下：
|
pixelx
职务：普通成员
等级：1
金币：2.0
发贴：86
注册：2002/11/17 22:34:52
|
#22003/4/29 1:38:56

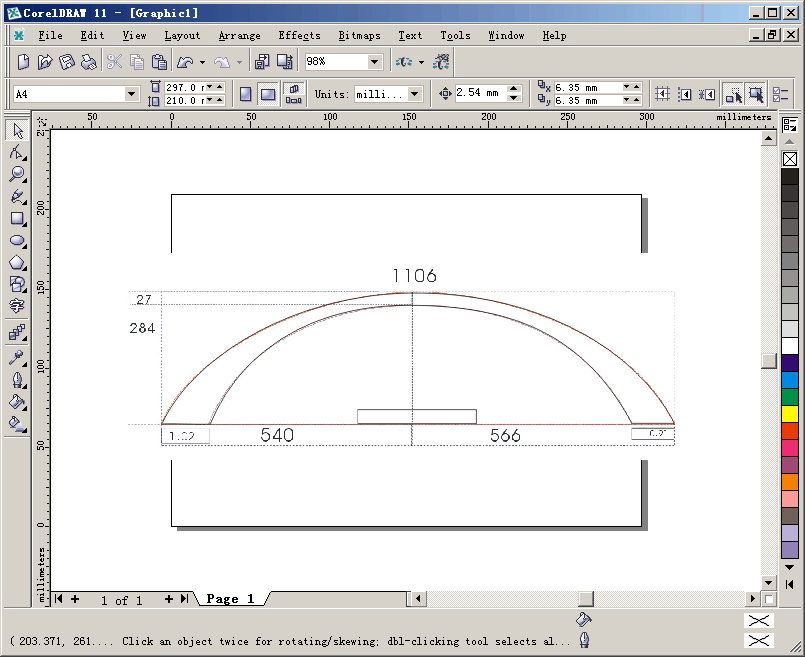

【2】开始教程。 打开你的coreldraw，在CD里面导入这幅原要求图，绘制出它的矢量线框图。 图片如下：
|
pixelx
职务：普通成员
等级：1
金币：2.0
发贴：86
注册：2002/11/17 22:34:52
|
#32003/4/29 1:39:27

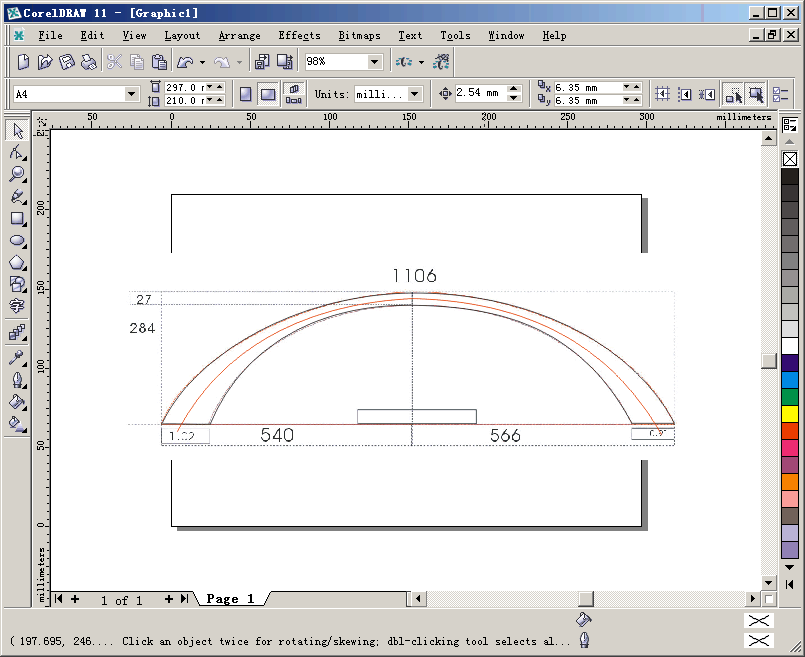

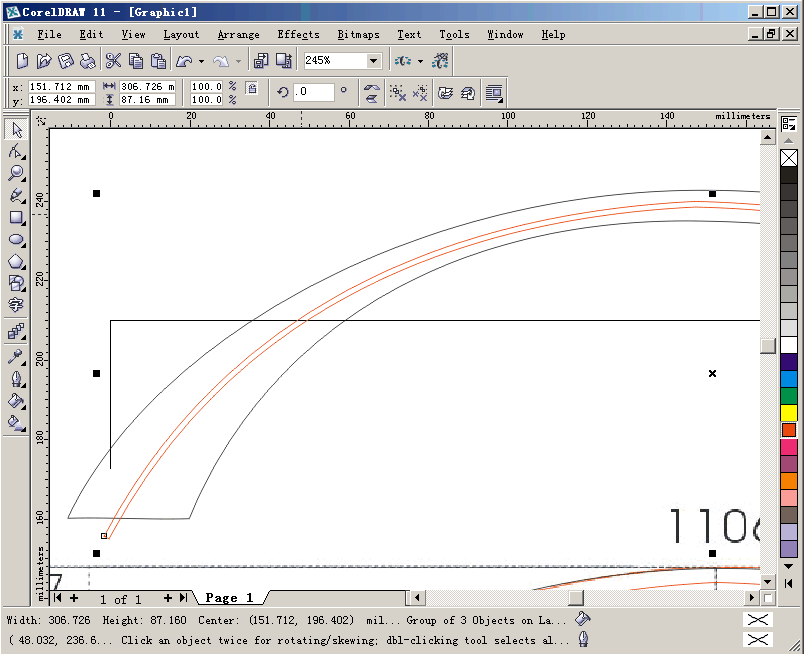

【3】根据这个彩虹绘制一条中部线（如下图中的红色线条，这一条线决定到整个教程的核心部分喔。） 图片如下：
|
pixelx
职务：普通成员
等级：1
金币：2.0
发贴：86
注册：2002/11/17 22:34:52
|
#42003/4/29 1:40:06
【4】复制一个图形到傍边，我们先使用这个备份图形开刀，呵呵 图片如下：
|
pixelx
职务：普通成员
等级：1
金币：2.0
发贴：86
注册：2002/11/17 22:34:52
|
#52003/4/29 1:40:47

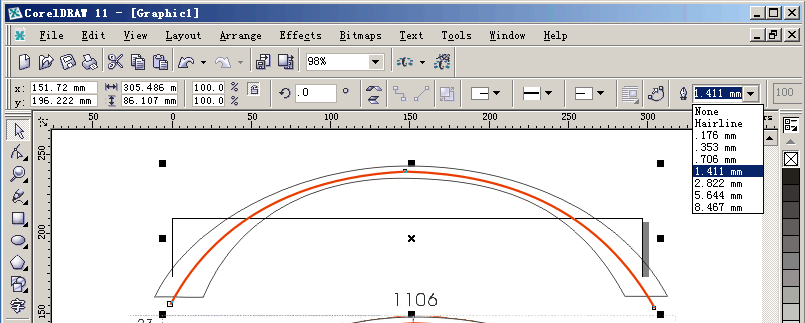

【5】先把红色线条加粗到1.411mm。 图片如下：
|
pixelx
职务：普通成员
等级：1
金币：2.0
发贴：86
注册：2002/11/17 22:34:52
|
#62003/4/29 1:41:41

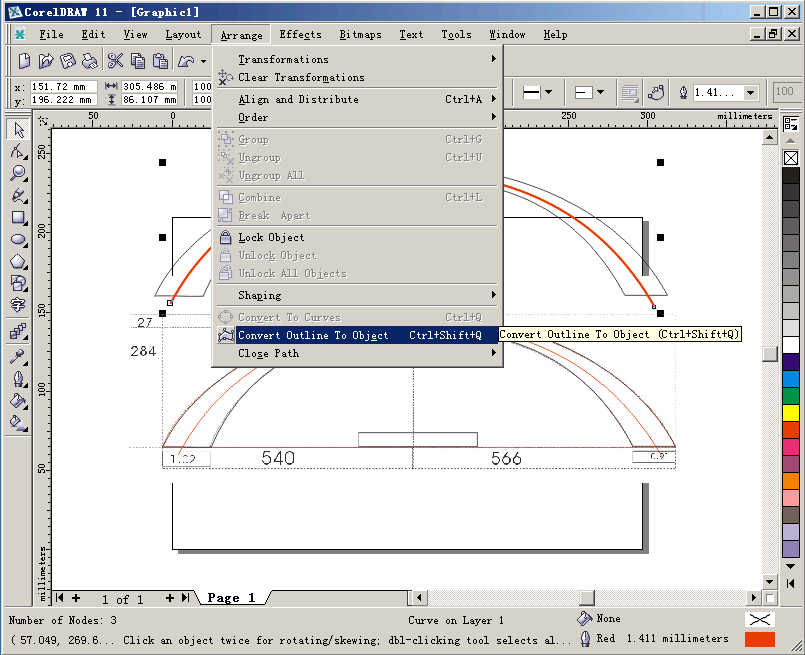

【6】在菜单栏的『Arrange』下选择『Conver Outline to Object』选项。你也可以按下快捷键（Ctrl+K）将线条 转换为曲线物体。 图片如下：
|
pixelx
职务：普通成员
等级：1
金币：2.0
发贴：86
注册：2002/11/17 22:34:52
|
#72003/4/29 1:43:08
【7】现在可以看到这个红色曲线物体。（我们就是用它来创建彩虹最亮的中间颜色部分） 图片如下：
|
pixelx
职务：普通成员
等级：1
金币：2.0
发贴：86
注册：2002/11/17 22:34:52
|
#82003/4/29 1:44:09

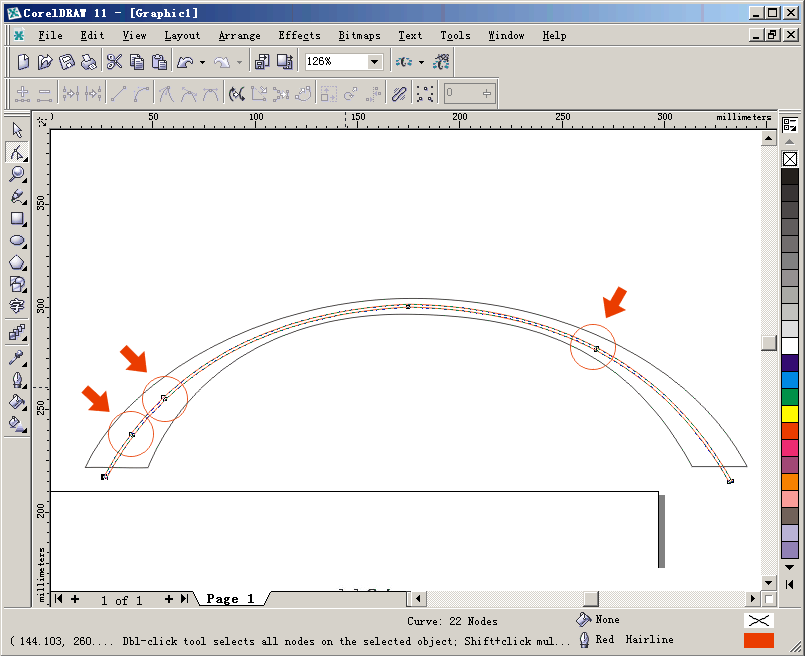

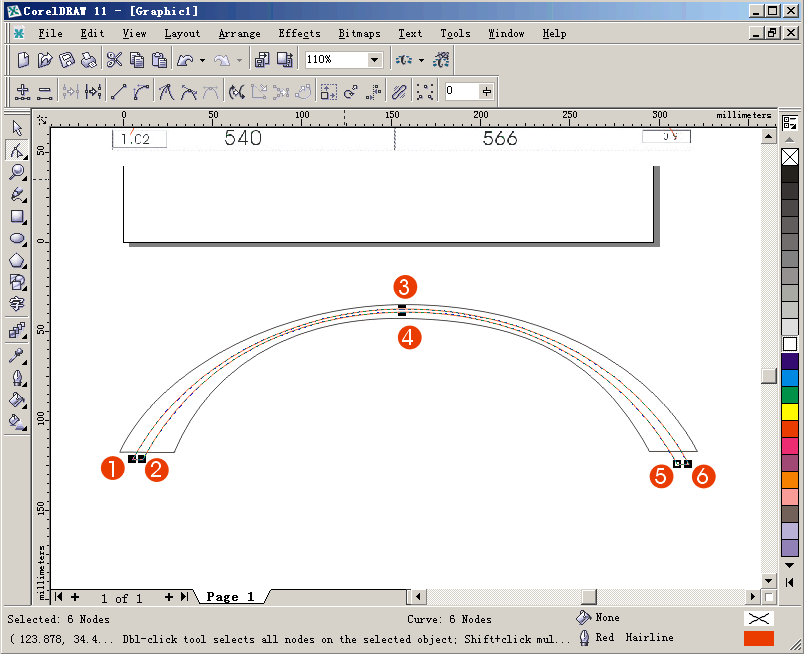

【8】下面，我们可以看到红色曲线物体上多了这三处的几个节点，我们必须要把它们都删除掉。为什么？因为如果 不删除的话，就不能制作彩虹完美的渐变填充效果。反正最后你 一定要保持曲线物体只有6个节点就没有问题啦。 图片如下：
|
pixelx
职务：普通成员
等级：1
金币：2.0
发贴：86
注册：2002/11/17 22:34:52
|
#92003/4/29 1:44:42
【9】调整好彩虹的外形状态。（就是红色曲线物体左右部分为大，中间部分为细，并且只有6个节点） 图片如下：
|
pixelx
职务：普通成员
等级：1
金币：2.0
发贴：86
注册：2002/11/17 22:34:52
|
#102003/4/29 1:45:09

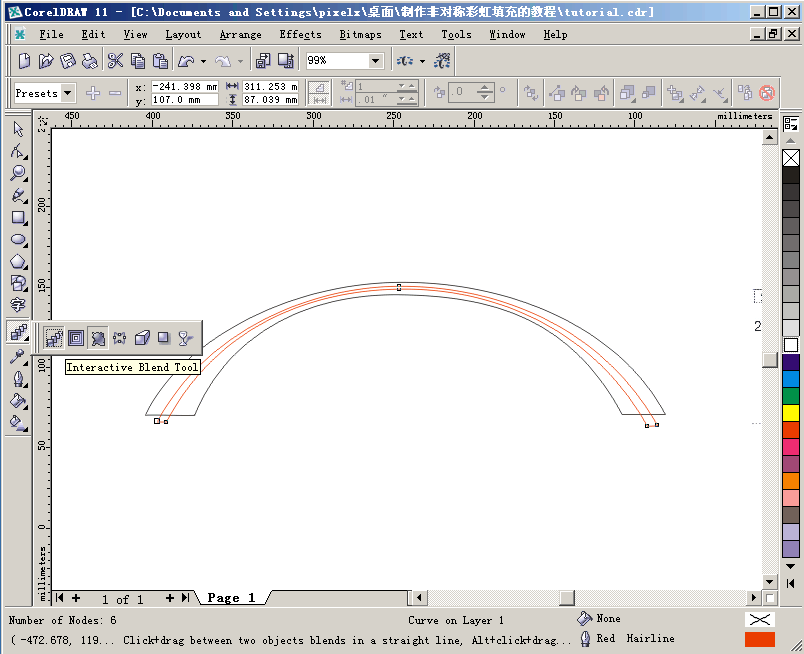

【10】现在我们暂时使用交互混合工具来检验一下效果。 图片如下：
|
pixelx
职务：普通成员
等级：1
金币：2.0
发贴：86
注册：2002/11/17 22:34:52
|
#112003/4/29 1:45:51

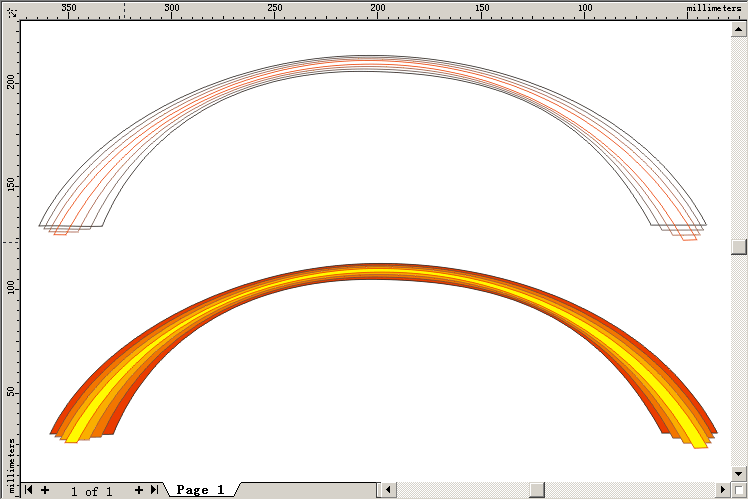

可以看到效果相当完美喔。(^_^) 图片如下：  图片如下：
|
pixelx
职务：普通成员
等级：1
金币：2.0
发贴：86
注册：2002/11/17 22:34:52
|
#122003/4/29 1:46:24
不过这不是我们的要求，因为要知道彩虹是七彩的。 图片如下：
|
pixelx
职务：普通成员
等级：1
金币：2.0
发贴：86
注册：2002/11/17 22:34:52
|
#132003/4/29 1:48:37

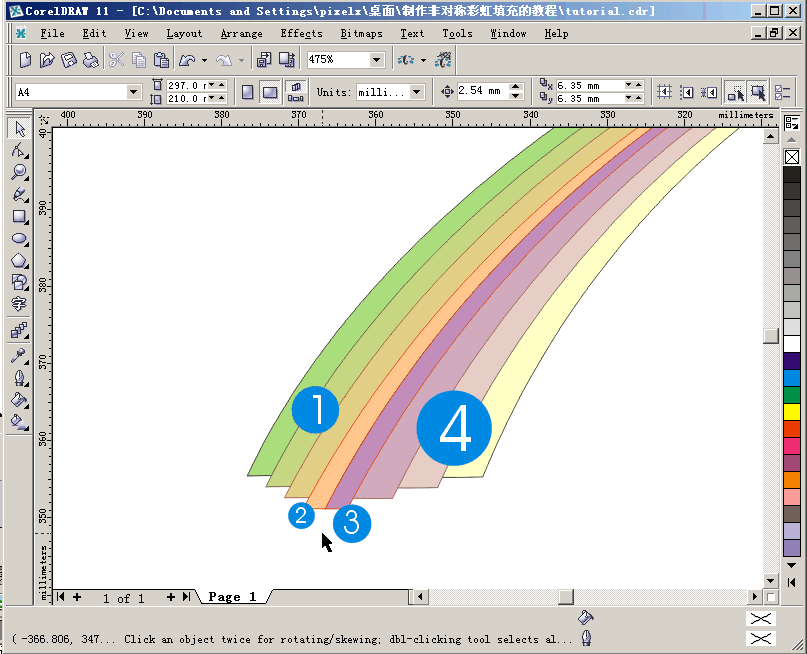

【11】还记得我们之前强调的那条红色线条吧？！再复制一条到红色曲线物体的中部（如图所示） 图片如下：  图片如下：  将它依次分别与图中的A红色曲线物体和B彩虹线框进行Trim计算。 图片如下：  得到如图所示结果： 图片如下：  图片如下：
|
pixelx
职务：普通成员
等级：1
金币：2.0
发贴：86
注册：2002/11/17 22:34:52
|
#142003/4/29 1:49:28

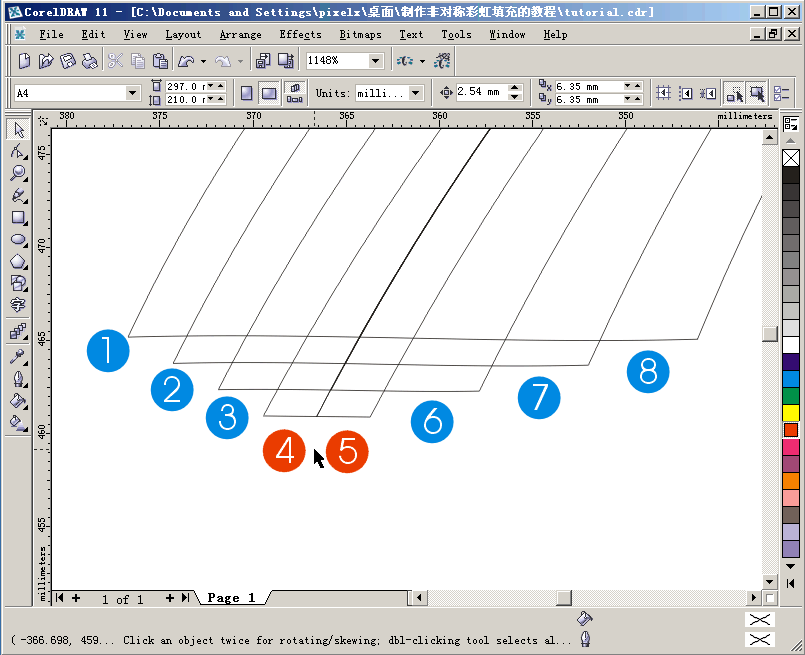

【12】再把它们全部打散（Ctrl+K）和取消群组后， 图片如下：  一共得到了八个曲线物体。 图片如下：
|
pixelx
职务：普通成员
等级：1
金币：2.0
发贴：86
注册：2002/11/17 22:34:52
|
#152003/4/29 1:50:20

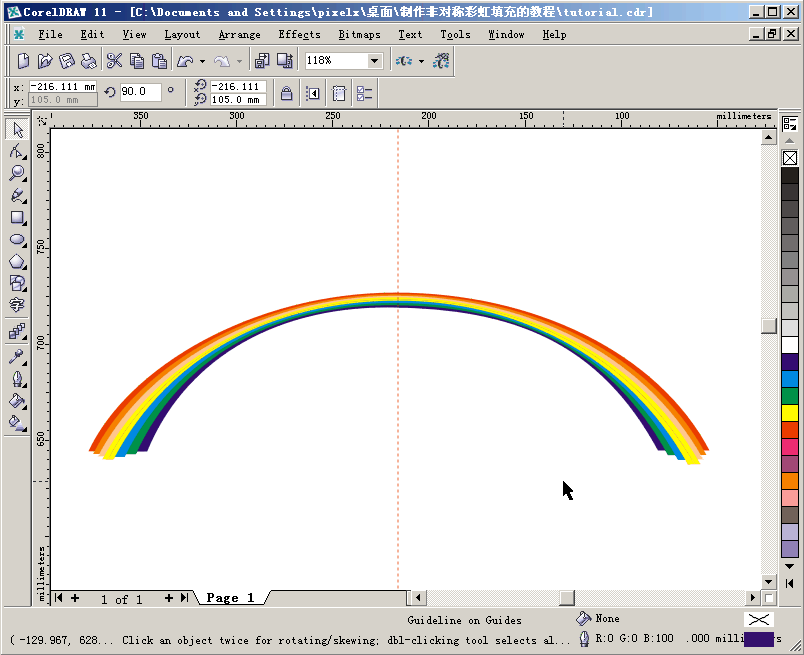

【13】分别为这八个曲线物体填充颜色（其中4；5为同一种颜色） 图片如下：  去掉它们全部的外线框，剩下各自的颜色填充部分，结果如下。 图片如下：
|
