主题:  【喷绘写真技术讨论 专帖】

27岁高龄的东方脑力衰

职务:版主
等级:6
金币:24.0
发贴:4053
注册:2002/6/30 17:00:09
#12005/8/15 9:58:13
鉴于热心网友们的需要,今天在此开设【喷绘写真技术讨论 专帖】,希望对此有技术能力的会员在此贴下多贡献相关的技术资料、教程、技巧、资源等。
此帖为资源交流帖,为方便日后会员资源查找,此帖内不做独立问答形式,此帖中单纯的简单提问将被删除,希望大家遵守此约定。



苏杰南

职务:普通成员
等级:2
金币:9.0
发贴:449
注册:2002/2/25 19:24:11
#22005/8/24 21:29:01
在这里,楼主用了“喷绘写真”这个词,那么我们就先来认识一下这个词的含义与范围。
在中国打印行业中,大家都普遍认为:幅宽超过24英寸(61厘米)以上的、长度不限、采用水为载体的墨水,此类的打印机称之为大幅面打印机。
大幅面打印机又分为两种,幅宽在24英寸(610毫米)到74寸高精度大幅面喷墨打印机,一般使用水性墨水或弱溶剂墨水的叫“喷绘写真机”(简称LFP);
74寸以上的打印机习惯上称之为大喷机或巨喷机,主要用在户外巨幅广告的喷绘。这些产品大多使用溶剂型墨水,其喷头大多采用英国的XAAR公司的陶瓷喷头,精度一般在72-400DPI。
而LFP大幅面打印机亦同样应用于专业领域,24寸到44寸(61厘米、91厘米、1.1米)的产品主要被应用在影楼、设计院所、印刷打样等行业;50寸到74寸(1.3米、1.6米、1.8米)的产品主要销售给专业的广告制作公司和专业喷绘公司。
所以在广告行业来说,喷绘实际上是分为两类,一种是高精度小幅面的户内写真,一种是精度要求不高面幅面巨大的户外喷绘。而实际上,这两种喷绘在技术、喷头、材料、机型、机器生产厂家等等方面几乎是两个行业的分别了。所以在下面的讨论在,我们不妨把这两种情况区分开来讨论。



苏杰南

职务:普通成员
等级:2
金币:9.0
发贴:449
注册:2002/2/25 19:24:11
#32005/8/24 21:47:12
先来谈一下写真机。由于喷墨技术的不同,写真机分为两大阵营,HP(惠普)、ENCAD(美国安凯)、CANON(佳能)采用的是“热发泡”的喷绘技术。惠普是热气泡技术的发明者,“热发泡”的打印技术是通过加热元件对喷头加热,使墨水腔内的墨水气化,气泡膨胀,产生的压力就把墨水“挤出”喷嘴,形成喷向打印介质的墨滴。通过色彩分层技术有效地提高打印分辨率,同时在每个墨点上可以实现200多种不同颜色。
而EPSON(爱普生)、日本的ROLAND(罗兰)、 MIMAKI(御牧)、 MUTOH(武藤)都采用微压电喷墨技术。而相应的JetExpress技术则用于快速喷墨打印。“微压电”打印技术是由EPSON所发明的,它利用了压电晶体在两端电压变化的情况下能产生伸缩变形的特性,通过电信号驱动喷墨室内的压电晶体运动,压迫墨水喷出。微压电技术能够实现高精度打印是其突出之处,由于可采用中性油性墨水,其防水性能减少了覆膜工序,可用于制作高精度户外画面。压电技术主要应用于2米以上幅宽的大型喷绘机,由于可使用溶剂性墨水,因此可直接喷绘普通灯布,故成为户外制作的首选。一般来讲,压电喷墨打印头的使用寿命长, 但是单个喷头成本高,热发泡喷墨头使用寿命短,但是成本较低;从打印品质上看,压电打印机打印的图像锐利逼真,热发泡打印机输出的图像更艳丽。



苏杰南

职务:普通成员
等级:2
金币:9.0
发贴:449
注册:2002/2/25 19:24:11
#42005/8/24 22:18:34
下面我们来讨论一下写真机的最主要的几个参数:

喷头:分为热发泡式喷头和微压电式喷头两种,因为是写真机最主要的部件,所以稍后我们会专门来讨论,这里暂时略过。

幅宽:市场上绝大部分写真机的有效幅宽会集中在130厘米(50英寸)、152厘米(60英寸)、160厘米(64英寸)、180厘米(74英寸)左右,以160厘米的机器对市场最为敏感。目前,国内的耗材标准规格为:0.914米、1.06米、1.27米、1.52米,其中1.27米以下的画面居多。幅宽分进纸宽度(又称材质宽度)和实喷宽度(工作宽度),前者往往要大1英寸(2.54厘米)以上。

精度(分辨率):很多人不明白“写真机”是指什么,有静电写真又有喷绘写真,这里的意思就是达到接近照片品质的精度,一般为720DPI,描述喷绘机精度的指标一般用每英寸的点数,即DPI(Dots perinch),精度都是由喷头决定,相同的喷头具有同样的精度。早期的写真喷绘精度一般为300DPI或360DPI,目前市场的主流产品主要是600DPI(HP、ENCAD)或720DPI(MIMAKI、ROLAND、MOTOH),有些产品的最高分辨率可达1440×1440DPI(MIMAKI、ROLAND、MOTOH)或1200×1200DPI(COLORSPAN),随着喷绘技术的不断进步,比如EPSON最新的6pi墨滴----看不见墨点的喷墨技术等的出现,DPI数会进一步提高,但精度受电脑处理速度、存储容量、图片源、喷绘材料、墨水等方面的制约,要随着这些技术的同步发展才是有意义的,对于一般广告图文实际应用600DPI到720DPI的精度是足够用了,更高的精度也许只是产品卖点而已。实际上,做广告很多用户在使用360DPI、540DPI,720DPI 8PASS就是最高的输出模式了,在往上走你必须使用原装耗材才能体现微微的细节效果、打印品质的提升并不怎么明显,打印速度反而会大幅降低,更重要的是喷头损耗过大,曾加无谓的成本,实属得不偿失之举。据本人来看,除了最初购机时的试机之外,95% 以上的用户这辈子恐怕都不会用1440DPI以上不实用的“高精度”去给客户出图的。目前EPSON第四代喷头最高精度1440*1440DPI,更高的“高精度”也只是某些经销商的宣传炒作罢了!

输出速度:厂商公布的速度一般不具备可比性,因为没有说明具体测试条件及状态,个别也会区分为“草稿模式”“相片模式”等,但客户还是搞不懂。影响实际喷绘速度的因素有:A:设备纯粹喷绘速度、B:软件RIP速度、C:数据传输速度、干燥时间等。纯粹喷绘速度与模式有关,决定模式的因素是:精度、PASS数、单双向、重喷次数等。目前市场所销售主流机型(MIMAKI、ROLAND、MUTOH)中同等模式下,厂商公布的速度区别不大,在实际喷绘中最高精度下每小时3~4平方米,一般精度14~28平方米。实际上,设备本身喷绘速度,设备使用墨水的优劣及设备使用环境温度与湿度等直接影响着是否能长期高速输出合格的成品速度。在这一点上只有通过多个长期使用的设备打印长4米以上的图片才能得以验证,毕竟,设备在买回来后是经常连续工作的。在如今这个非暴利时代,随着制作报价倾泻式的滑坡,利润空间一再被压缩,广大广告制作业者早已无可奈何地认同了这么一个事实——在满足实用性精度的前提下,生产速度,耗损成本及设备的稳定性已经逐渐成为盈利的关键。

耗材成本:喷绘的直接成本由墨水、底材、喷头耗损、覆膜及废品率等项构成。耗材成本我们通常只指前四项的总和。因为耗材基本上可以互相通用的,HP、ENCAD的喷头是定期更换的,MIMAKI、ROLAND的喷头是免换和保修的,所以不同喷绘机耗材成本的区别只表现在喷头成本和废品率上。也应注意到不同品牌型号喷绘机单位耗墨量是不同的,据估算,单位面积HP、ENCAD的出墨量要比ROLAND、MIMAKI的出墨量大,但是兼容墨水价格也要稍高些,总体来说ROLAND、MIMAKI的使用成本还是要低于HP、ENCAD。目前ROLAND、MIMAKI使用兼容墨水每平米8元左右,因为兼容墨水是降低喷绘成本的关健,兼容墨水的优劣也是决定废品率及喷头损耗的关键。

色彩:不能说,颜色越鲜艳越好,色彩的好坏要看其能表现的色域大小和还原一致性(色域内的均匀性),从色域方面来说:人眼能感觉的自然界色彩>RGB色域>CMYKOrGr六色域>CMYK四色域,所以有些色彩是喷绘无论如何表达不出来的。色彩的好坏应分为户内户外两种情况来分析评判。一般来讲,户内墨水色域大,喷绘效果更艳丽一些,而户外墨水则较暗较灰。EPSON最新的六色系统在一定程度上克服了这一缺点:CMYKOrGr扩大了所能表现的色域范围,特别在橙和绿的部分;CMYKLcLm则增强了色彩的均匀性,使类似于人肤色的部分过度更自然逼真。MIMAKI JV4-160和ROLAND FJ740都采用了这种六色方案,这是一种技术潮流。实际上,四色机在广告行业绝大部分足以满足了客户的需求,MIMAKI JV22-160和 MUTOH RJ8000采用双四色结构的机型,她们专为中国市场定做了专业的ICC曲线,使得色彩表现更为逼真。

户外抗紫外线性能:此项性能主要由所使用的墨水所决定的,各个厂家的原装墨水基本都是不通用的,所以每种机器不同墨水喷绘效果的抗紫外线性能也不一样。



苏杰南

职务:普通成员
等级:2
金币:9.0
发贴:449
注册:2002/2/25 19:24:11
#52005/8/24 22:56:46
因不同类型的机器喷头原理不同,因此选用的墨水也不同,如果墨水选择错误,喷头损伤将不可避免,所在在这里我们专门讨论一下写真机的墨水。目前墨水大体可分为:

一、DYE(户内)染料型热发泡墨水
适用于HP 或NOVAJET户内机型,因墨水内含高发泡剂,在经墨头电阻加热后,让墨水在极短时间内产生气泡,进而将墨水挤压喷射出去,但在长时间高低温变化下,墨水腔在高热与高压的严峻环境变化中,喷头变成损耗性。因代用墨水开发较成功,因此成本较低,但喷头的损耗是不可减少的成本。一般热发泡喷墨机使用的墨水含水量都需要70%至90%之间,以保持喷嘴的畅通及配合热能的作用,这意味着必须留用足够的时间让墨水在介质上干透而不会向外扩散,故其在机器上多安装有烘干装置,以免损伤画面。

二、DYE(户内)染料型微压墨水
适用于采用EPSON喷头机型,包括最新的MIMAKI JV-4,MUTOH RJ-8000及ROLAND FJ-500/600系列,压电式喷头是用一个压电晶体去撞击和震荡一个固定于打印头内的隔膜,从而使得打印头内的墨水喷射出去。因为属于"冷喷",所以喷头无须定期更换,但早期墨水价格较高,因此早期户内制作成本高于热发泡,近年推出的MUTOH RJ-8000系列及MIMAKI JV4系列采用第三代的EPSON喷头,因此在喷绘速度上得以大大提高,而微压电墨水也降至0.25元/毫升以下,因此户内制作估计将以微压电为主流机型。

三、PIGMENT(户外)颜料型微压电墨水
适用于采用EPSON喷头机型,包括最新的MIMAKI JV-4,MUTOH RJ-8000及ROLAND FJ-500/600系列,但因必须覆膜,且制作户外工艺复杂,成本高,而不成为主流墨水。但是这却是本人一直以来帮老板赚钱的重要渠道之一。我用PIGMENT墨水加上防水型户外背胶,喷出来的写真可以放在户外晒三年而不退色!!!想想看,就算是户外的大喷机用溶济型墨水喷出来的灯布,一般也只是九个月到一年之间,就开始退色了,而用户内墨水喷的写真,如果贴在户外晒的话,最多只有一个月罢了。所以,我们所做的这种写真,在我们这里居然可以做到60元左右/平方米!

四、油性(Oil-based)墨水
只适用于MUTOH RJ-8000/RJ6000及ROLAND FJ50/40/500/400及MIMAKI JV2系列,因微压电喷头的限制性,户外耐候在6个月左右,因油性墨水制作无须覆膜,且可喷绘涂层灯箱布,因此广泛应用于户内制作及户外更换频繁(半年左右)的地区。



苏杰南

职务:普通成员
等级:2
金币:9.0
发贴:449
注册:2002/2/25 19:24:11
#62005/8/24 23:46:27
上贴关于墨水的资料,有一部份内容摘自《中国耗材资讯网》。

今天就写到这里。改天有时间再继续与大家讨论。

本人希望通过这里让对喷绘行业不太熟悉的朋友有一个比较全面的了解。

另外如果有什么单一的问题请大家另开贴提问,或者加我QQ讨论。

因为楼主说了最好不要在这里提问。



苏杰南

职务:普通成员
等级:2
金币:9.0
发贴:449
注册:2002/2/25 19:24:11
#72005/8/25 13:39:32
前面介绍了关于写真的一些概况,下面我们来讨论一下大型喷绘的一些情况。大型喷绘也跟写真一样,根据喷头类型的不同,也分为不同的技术、机型。所以,我们先来认识一下户外喷绘机的喷头。

XJ128,有 128 个管道的喷头,



包括有下列三种型号:
XJ128-200, 200dpi, 0.54米 / 秒
XJ128-360, 360dpi, 0.39米 / 秒
XJ128XL, 360dpi, 0.59米 / 秒
这是现在市场上应用范围最广的喷头,国内生产的大部分机型都是应用这种喷头。国外的塞天使和诺尔的所有喷绘机均采用XAAR128或XAAR500喷头。
市场参考价:¥2500元/个

XJ126,有 126 个管道 ,
寬 34mm ,速度为 0.66 米 / 秒,分辨率为 370 dpi。其与 XJ128 最大不同点是,采用电子式切换印墨為溶剂型或 UV 印墨,而不需更换喷头。XJ126是英国Xaar公司继XJ500后最近推出的高性能四代压電式喷头,它不仅保留了第二代产品XJ128低成本的特点,又继承了XJ500型喷头長寿命(据生产厂家提供的资料XJ500和XJ126寿命是XJ128的四倍),喷头电压可用软件调整的特点,速度比XJ128提高30%
市场参考价:¥2800元/个

XJ500,宽度 70 mm, 有 500 个管度,
分辨率有180 or 360 dpi,与 XJ126 一样具有电子式切换不同墨水的能力。同一个喷头可以依序由不同的供墨系統印出不同的颜色。
XJ500-180 型的速度可以达到 0.51米 / 秒, 墨滴大小為 80 picoliters (十億分之一公升: billionths of a liter)。
XJ500-360 型的速度可以达到 0.56米 / 秒, 墨滴大小為 40 picoliters
XJ500是Xaar公司继XJ128后推出的高集成度压电式喷头,它不仅在制造工艺上作了很大的改进,使其寿命比XJ128长四位(厂家资料),而且集成度大大提高,一个XJ500的喷嘴数量相当于4个XJ128,而且安裝容易,套色方便,喷绘精度大大提高,但是价钱太高。
市场参考价:¥23000元/个

Leopard, 共有 318 個管道 ,
每一墨点的大小可以從 6-42 picoliters,因为其喷头可以产生八个阶调的灰阶,看起來的分辨率可高达 900 dpi (实际上仅有 300 dpi) 。

SPECTRA256 喷头
这是美国的Spectra喷头。在国产喷绘机研制成功之前,此种喷头基本是由喷绘机制造商-威特公司所专用。从喷头的内部结构来看,在喷头直接接触油墨的那一部分,XAAR喷头采用的是氟珑材料,SPECTRA喷头采用钢结构。油墨具有一定的腐蚀能力,由于SPECTRA喷头钢结构,首先大大提高了喷头对油墨的耐腐蚀性能;油墨从喷头里压出来,强压力容易使喷头直径变形,SPECTRA喷头钢结构比XAAR喷头特氟珑材料的内涂层更加耐压。所以SPECTRA喷头比XAAR喷头具有更长的使用寿命,改变了喷头是易耗品的说法。谈到喷绘速度,SPECTRA喷头比XAAR喷头高出数倍的点火频率,使喷绘机的喷绘速度极大提高。行业内,SPECTRA喷头是一种比较高端的喷头,目前国产机只有雅色兰、彩神、极限等生产的几种机型采用
市场参考价:¥29800元/个


XJ128

图片如下:


XJ126

图片如下:


XJ500

图片如下:


SPECTRA256
图片如下:

编辑历史:[此帖最近一次被 苏杰南 编辑过(编辑时间:2005-08-25 14:28:09)]


5dxiaopengyou

职务:普通成员
等级:1
金币:1.8
发贴:16
注册:2005/8/26 14:09:06
#82005/8/26 17:21:29
给5D各位需要学习写真喷绘的新手(新手入门 高手不进)我也没什么东西,原来搜集的转到这里,奉上微薄之力。

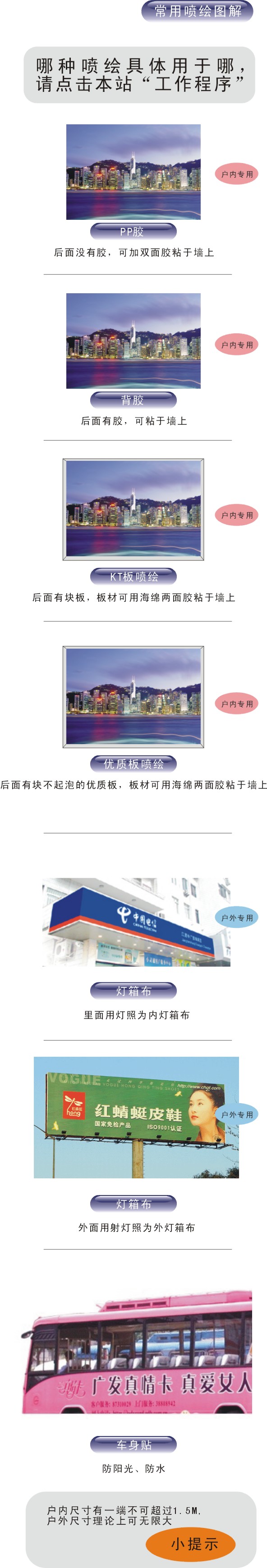

1......流程(具体应用见下面解释文字部分)

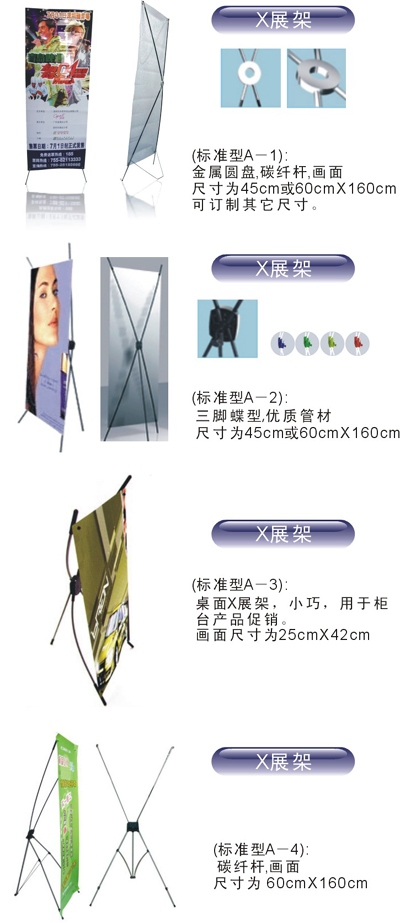

2......X展架

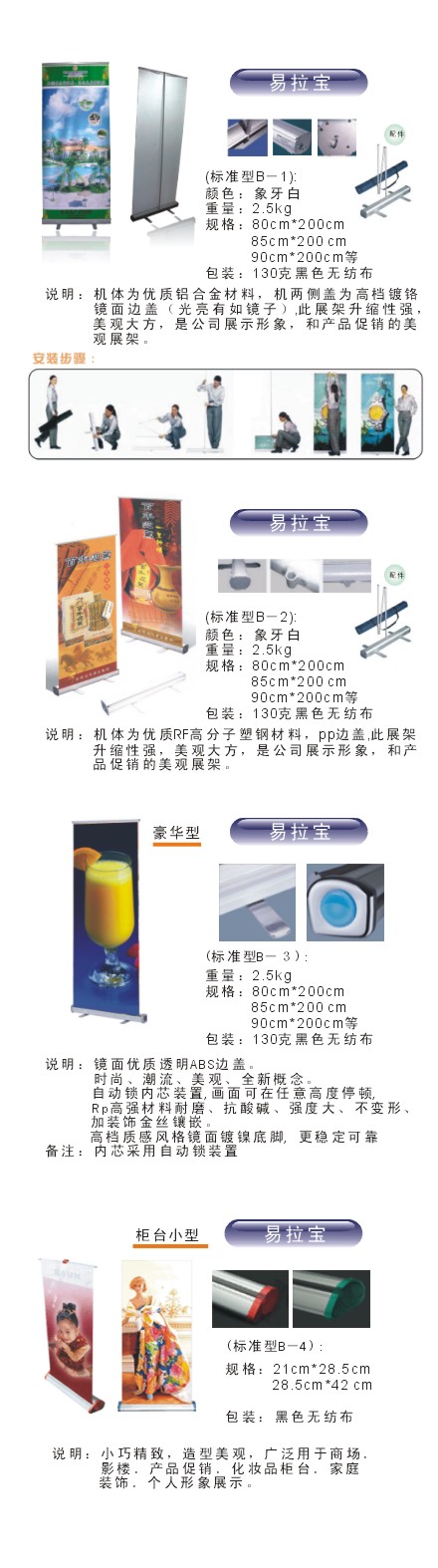

3......易拉宝

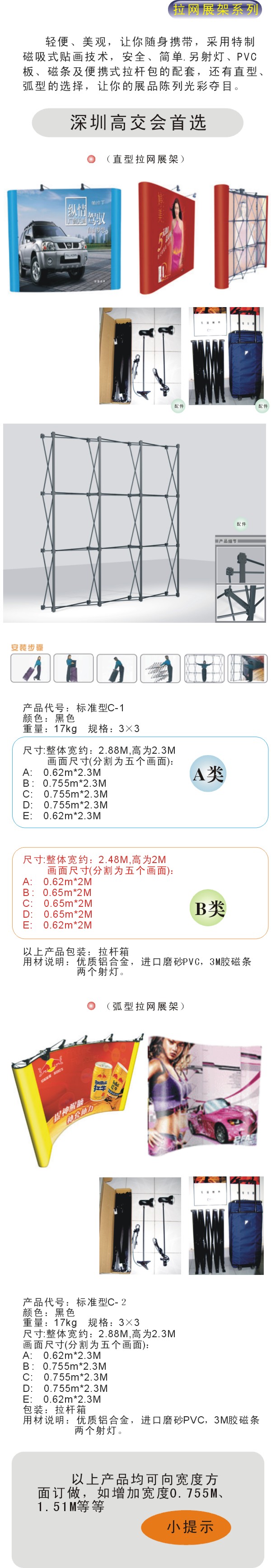

4......拉网

各种喷绘的应用知识:

喷绘分两种:一种是户外广告画面输出,一种是户内广告画面输出。朋友们可根据实际情况订做。一张喷绘成品的价格是以实际平方米数乘以每平方米的价格计算下来的,而设计费用是以难度大小来收取,以下是两大类的通用材料一览:

A、
1. PP胶片 (也就是我们俗称的海报,精美胶质、高精度、但后面没有自带的胶面, 客户可用双面胶贴在墙体上、可多次使用)
2.背胶 (和PP胶片的区别在于其有自带的胶面,客户撕开后面薄膜后贴在墙体上)
3.相纸 (也是俗称为海报,精美相纸质、高精度、没有自带的胶面)
4.灯箱片 (精美的灯箱前的喷绘,它不同于我们平常见的招牌上面的喷绘,而是用于麦当劳菜牌灯箱上的喷绘,具有图像精美,透光性适中的特点)
5.背胶裱普通板 (就是将背胶贴上一种类似泡沫板的特制KT板上,然后四周加上边条,形成一幅画框,此材料轻便,可作为公司装饰、展会展示用。)
6.背胶裱优质板 (和普通板的区别在于,其长时间使用板面不会有气泡产生。)
7.绢丝布 ( 类似如丝绸状的喷绘材质,用于比较浪漫和格调高雅的展示场合,如服装专卖店等)
8.油画布 (用于比较浪漫和格调高雅的展示场,有一定的油画质感,可用于婚纱摄影体现等。)
9.透明背胶 (背胶的另一种,但是此类具有透明现象,多数用于门口张贴, 此材质高贵大方、是展示公司形象的一种选择。)

B、
1. 户外外光灯布 (我们看见的在户外大型的喷绘,此类属于灯光从外面射向喷布。)
2. 户外内光灯布 (我们看见的在户外招牌上的喷绘,此类属于灯光在灯箱中照射向外喷布。)
3.车身贴 (用于贴在车身上的喷绘、此类喷绘粘性好、抗阳光)
4.户外绢布(用于比较浪漫和格调高雅的展示场合,但此类可用于户外)
5.网格布 (网状喷绘材质,用于客人的特殊表现手法来体现格调的一种材质)
6.单孔透 (贴在车身玻璃上的材料,和车身贴一起使用)
户内使用的,它输出的画面一般就只有几个平米大小。有一端限制1.5米的最大幅宽。在输出图象完毕还要覆膜(客人可选用光膜还是亚膜)、或裱板才算成品,输出分辨率高,色彩比较饱和、清晰。户外精度会比较小,尺寸不限,不用过膜。
注意:喷绘的图像最好储存为TIF格式,但是便于传输,可储存JPEG格式。 Coreldraw、Freehand、Illustrator格式的文件必须将文字全部转为曲线。

资源来自:深圳市海域广告有限公司
图片链接自中国PHOTOSHOP联盟



5dxiaopengyou

职务:普通成员
等级:1
金币:1.8
发贴:16
注册:2005/8/26 14:09:06
#92005/8/26 17:26:27
[转]自中国PHOTOSHOP联盟,原出处不详:

户外灯箱广告的特点和制作技术图案是平面广告的重要“视觉传达 要素”,而色彩在视觉传达上要优于其 他要素。在电子制版和印刷机械飞速发 展的今天,广告制作业如雨后春笋般地 出现,而作为半永久平面广告的户外灯 箱广告,由于采用了辅助光和透射稿, 使得无论是在白天,还是在夜晚,都能 起到以下作用:

  吸引路人的关注目光;增强物品的 真实感;渲染产品气息,诱导消费者的 购买欲;强化广告的特殊印象。

  在户外灯箱广告画面的设计和制作 方面,为追来真实感和艺术性,多采用 彩色印刷或照相喷绘;也有在特殊纸 张、塑料薄板(膜)、灯箱布上以丝网印 刷的方式来制作灯箱画面,并依据其复 制成本、耐候性等要求来选择制作方法 和材料。本文就灯箱广告的特点、主要 构成材料及图案制作工艺方法等,一谈 谈其制作技术的应用。

  一、户外灯箱广告的特点和种类

  灯箱广告又名“灯箱海报”或“夜 明宣传画”。国外称之为“半永久”街头 艺术。户外灯箱广告区别于其他类型广告。其特点如下:

  1.画面大:

  众多的平面广告媒体都供室内或 小范围传达,幅面较小;而户外灯箱广 告通过门头、布告(宣传)栏、立杆灯箱 画的形式展示广告内容。比其他平面广 告插图大、字体也大,十分引人注目。

  2.远视强:

  户外灯箱广告的功能,是通过自然 光(白天)、辅助光(夜晚)两种形式,向 户外的人们、远距离的人们传达信息。 广告作品的远观效果强烈,权利于现代 社会的快节奏、高效率、来去匆忙的人 们在远距离刻意关注。

  3.内容广:

  在公共类的交通、运输、安全、福 利、储蓄、保险、纳税等方面;在商业 类的产品、企业、旅游、服务等方面;在 文教内的文化、教育、艺术等方面,均 能广泛地发挥作用。

  4.兼具性:

  展示的形式多种,具有文字和色彩 兼备功能,从产品商标、品名、实物照 片、色彩、企业意图到文化、经济、风 俗、信仰、规范无所不包含。通过构思 和独特创意,紧紧抓往诱导消费者购买 欲这一“环”,以视觉传达的异质性,去 达到广告目的。

  5.固定性和复杂性:

  户外灯箱广告无论是采用何种形 式,都有其在一定范围、位置固定的要 求。由于作为丰永久展示装置,其基本 结构较其他广告形式复杂。包括框架、 覆面材料、图案印刷层、防风、防雨雪 构造,以及夜晚作为照明的灯光设施, 使得其在单件复制成本高于其他广告。

  户外灯箱广告的种类较多,目前尚 无明确划分种类的方式。但从应用范围 和分为电影、服装类广告(海报灯箱 画);酒类广告(灯箱画、卖点展示牌): 银行、保险类广告(门头、立柱式灯箱 画);电器类广告(卖点展示牌、落地式 灯箱);地铁站、公交亭广告栏等,例如 某广告制作公司产品种类(见表1)。

  表1

产品类型 结构形状 最大规格(米) 图案材料、印刷工艺

立杆式 长方形

   1.4×1.8

   合成纸、灯箱布、有机板(喷墨印刷、丝网印刷)

圆形

   Φ1.8

异形

   1.2×1.6

悬挂式 方形

   1.5×1.5

   合成纸、灯箱布、有机板(喷墨印刷、丝网印刷)

圆形

   Φ1.8

异形

   1.2×1.6

落地式 公交亭站牌 1.5×3.5

   合成纸、有机板(丝网印刷、喷墨印刷)

产品展示 1.2×2.5

城市地图 1.2×1.5

二、户外灯箱广告构成

  1.框架及面罩:

  大型灯箱的主要构件为钢、塑结 构,底座双边框采用钢或不锈钢焊接构 成,图案外罩采用玻璃板、有机玻璃板、 灯箱布等。小型门头、杆式、悬挂式灯 箱主要构件为注塑框架,图案外罩多采 用玻璃、有机玻璃或透明塑料板。

  2.图案印刷载体:

  灯箱的印刷载体按其结构及制作工 艺,可采用合成纸、喷绘胶片、自粘性 背胶胶片、灯箱画布等材料(见表2)。

  表2

材料类型 材料名称或品种

胶片 银质亮面胶片、背喷灯箱胶片、背喷耐磨胶片、纯白亮面喷墨胶片、全透明投影片

纸质 喷墨高级艺术水彩纸、高韧性高光相纸亚光相纸、海报纸、透明

自粘性背胶胶水 自粘式纯白亮面PVC、自粘式纯白雾面PVC、自粘式全透明胶片

灯箱画布 纯白亮面艺术画布、保丽丝画布、全天候室外胶布、全天假室外耐用纤维布、全天候室外自粘式亮胶布

3.辅助光设施:

  灯箱的辅助光(俗称打光)依据其图 案画面的结构,承印材料、印刷墨层厚 度,图案幅面进行打光设计。以前多采 用普通荧光灯,随着新型灯具的应用, 灯箱的辅助光也从单一的打光,发展为 多类型的打光方式。由此产生的画面质 量及均匀性、柔和度有了较大的提高。

   三、灯箱广告图案制作工艺

  灯箱图案印刷的色彩在视觉传达上 优于图形和文稿,各要素能否真实地再 现广告设计者的意图,起到视觉传达的 最佳效果,则要通过各种印刷方式来买 现。灯箱的彩色图案复制原理基于阶调 复制。为了满足印刷工艺的要求,利用 网屏、照相加网或电子分色加网的方法, 把连续调原稿的图像分解成类似于马赛 克形状网点,人眼在观察距离上不能分 辨的,不同密度级的图像像素网点,在观察距离上达到连续调的视觉效果。

   无论采用哪一种印刷工艺,原稿的 层次和清晰度都应在印刷品上尽可能有 效地复制出采。选择原稿要重点考虑: 颜色、色调值、结构、色饱和度、形态 五个方面的因素。

  彩色阶调复制的关键在于分色加 网,而分色加网是依据于:承印材料的 表面性质(平滑度、粗糙度、纹理结构、 吸收性);印品的尺寸及观察距离;原稿 的反差范围及细微层次的作用;印刷油 墨(颜料的颗粒大小、黏度、干燥特性); 色彩强度和耐光性;印刷速度

  1.分色加网线数的确定:

  人们在离开印刷品等远的距离观察 既不失真,又可达到细微层次再现、色 调与饱和度处于正常范围?这要充分考 虑网屏与观察距离的关系(见表3)。

  表3

印刷品幅面 观察距离 加网数/cm

A5 0.5m以下 36~48

A4 0.5以下 24~36

A3 0.5~1m 18~24

A2 1~3m 15~20

A1 2~5m 12~18

A0 3~10m 12~15

更大幅面 3~20m 6~12

2.加网角度的选择:

  选择好加网角度,是减少龟纹现象 出现的一个重要环节。彩色复制时,不 同颜色的分色,必须采用不同的加网角 度,以便尽可能地抑制龟纹产生。为此, 对于醒目的颜色(青、品红、黑)版,其 加网角度之间的差为30°。黄版为不醒 目的颜色,可以写其他颜色相差15°, 如四色阶调加网的具体加网角度(可参考表4)。

  表4

图像主色调

加网角度

黄 品红 青 黑

主色为黑色 0° 15° 75° 45°

主色为黄和品红(皮肤色可橘以) 0° 45° 75° 15°

主色为黄和青(绿色调) 0° 15° 45° 75°

3.彩色喷墨印刷技术应用:

  喷墨印刷是采用计算机控制,从喷 嘴射到承印物上的细墨流而获得文字和 图像的一种无压印刷方式。它集电子、 机械、流体、超声、微机等多学科的技 术为一体,已成为彩色印刷领域高新技 术之一。由于近年来户外大型广告采用 了喷墨印刷技术,使得广告图案的色调 层次、清晰度、色饱和度等达到了近乎 完美的程度。

  (1)喷墨印刷的组成系统:

  喷墨印刷系统由系统控制器、喷墨 控制器、喷头、承印物驱动机构、承印物等组成。

  喷墨印刷系统的输出墨点是决定印 刷质量的关键因素。墨点的大小以每英寸多少点数表示。彩色画面印刷一般有 300dpi、600dpi、720dpi、1024dpi等等 有的大幅面广告宣传画印刷采用9~ 72dpi就可以达到要求。

  (2)喷墨印刷机的类型:

  喷墨印刷机可分为连续式喷墨印 刷机和间歇式喷墨印刷机两大类(见 图1)。

  (3)彩色喷墨印刷:

  彩色喷墨印刷系统的主机通过多种 不同的信息源接收彩色信息,如彩色图 形终端、彩色扫描器(仪)、数字照相机、 彩色文字处理机等各种模拟或数字原稿 采集系统。信息源将春色光的三基色红、 绿、蓝信息送至印刷机接口,并将要复 制的信息存入主存储器,然后由色彩转 换器将红、绿、蓝三色信息转换为青、品 红、黄、黑四色油墨的分色、加网信号, 再由灰度控制器控制中性灰,将上述四 种颜色的油墨信号分别送至相应色别喷 头的电极上,控制喷头喷射油墨。

  (4)喷墨印刷材料:

  a.呈色材料:

  适用于彩色喷墨的黄(Y)、品红 (M)、青(C)、黑(K)的高级专用油墨, 其印刷性能必须稳定、无毒、不堵塞喷 嘴,并具有良好的喷射性能,如某液体油墨的性能指标(见表5)。

  表5

相对密度(g/ml) 表面张力(n/m) 黏度(pa·s) 电阻率(Ω/an) 颗粒尺寸(μm) PH值 干燥时间(S)

0.8~1.0 0.02~0.03 0.0015~0.003 100~ 500 <0.1 6.5~8.5 0.1

目前,广泛使用一种蜡基固态油 墨,其呈色材料采用颜料,具有极好的 耐光性,不易褪色。印刷过程在承印物 表面固着,不渗透到其内部,印迹具有 较好的清晰度。

  b.承印材料:

   可采用的承印材料种类多为特 种纸张、喷绘胶片及灯箱布 等。就纸张而言,为防止墨点 在纸上扩散,要求纸张表面 光洁,一般采用高光相纸,其 表面涂有极薄的透明涂层。

  4.彩色丝网印刷技术 应用:

  丝网印刷是一个古老而 独特的印刷技术。笔者曾在《中国印 刷》杂志 2001年第10期以“彩色丝印 技术任何灯箱广告的应用”为题目,介 绍了有关丝网印刷技术应用的特点。 丝网印刷具有其他印刷方式不具备的 优点,在各类型户外广告的应用量占 据相当大的比例,具有能大批量复制 和低成本的优势。

  (1)彩色丝印的关键在于彩色连续 调图像的制版,在制版过程要重点考虑 的问题有以下几条:

  a.图像的放大必须考虑网版的比 例关系。

  b.正常情况的原版为阳图正像,但 如果是在透明材料展面印刷,此时的原 版应为阳图反像。

  c.黄、品红、青、黑四色软片的网 线角度除了应避免相互干扰出现龟纹 外,还应考虑丝网的经纬方门对彩色复 制的影响。

  (2)材料选择及工艺过程应注意的 事项:

  a.四张网框都要用金属框,非且规 格要完全一致。

  b.丝网宜用高精度、防光晕的染色 丝网,其目数依据印刷图案的放大倍数 而确定。

  C.绷网时,四块版应在同一设备或 相同条件下进行。宜采用“一网绷四”的 方法,以保证四块网框的张力、精度一 致。绷好的网,应放置1~2天再使用, 确保其充分“松弛”。

  d.采用直接法制作模板,感光胶的 涂布厚度要均匀一致。晒版时要保持抽 气、光源、曝光时间和显影都控制在同 一梯级上(采用随版梯尺)。模板应在规 定的条件下保存和使用。

  e.采用大型或精密丝网印刷机进 行印刷,操作间的温度控制在18℃~25 ℃,湿度控制在50%~70%范围。

  f.印刷的网距应尽量小些,以提高 套印精度,减少龟纹现象。

  g.刮墨刀的长度应一致,压力较 小。刮墨刀角度约75°~80°,硬度稍大, 即肖氏硬度70左右,刀刃应保持锋锐。

  h.匀墨要薄(约20 μm)且均匀,防 止油墨填满网孔。

  i.油墨的选择必须与承接材料相匹 配,并且三原色油墨的光谱特性要好, 透明度要高些,黏度可稍大些,使得网 点立起,避免扩大。宜采用在印版上慢 干,印迹快干的油墨。

  j.各种承印材料在印刷之前,必须 经过材料的适性处理。

  k.印刷色序一般采用先印较深的非 主色,后印主色,以便于套印自:若是在 透明塑料材料上的印刷色序应反过采, 并且需要首先加印底色,然后再按色序套印。



yaoqianshu

职务:普通成员
等级:1
金币:0.0
发贴:2
注册:2005/9/14 13:29:02
#102005/9/15 14:53:39
谢谢了 ,这次坐到沙发了 ,看了 这些介绍对我销售写真机起到了很好的帮助,如果大家要更加详细的 了解机器参数和耗材规格的话请浏览www.yunyuan.com



飞乐无限

职务:版主
等级:4
金币:33.1
发贴:1728
注册:2002/9/29 16:07:55
#112005/10/29 15:41:40
今天在天极网看到的,转过来与大家分享~~~~
_______________________________________

喷绘与写真的图像输出要求:

喷绘一般是指户外广告画面输出,它输出的画面很大,如高速公路旁众多的广告牌画面就是喷绘机输出的结果。输出机型有:NRU SALSA 3200 、彩神3200等,一般是3.2米的最大幅宽。喷绘机使用的介质一般都是广告布(俗称灯箱布),墨水使用油性墨水,喷绘公司为保证画面的持久性,一般画面色彩比显示器上的颜色要深一点的。它实际输出的图像分辨率一般只需要30——45DPI(设备分辨率),画面实际尺寸比较大的,有上百平米的面积。

  写真一般是指户内使用的,它输出的画面一般就只有几个平米大小。如在展览会上厂家使用的广告小画面。输出机型如:HP5000,一般是 1.5米的最大幅宽。写真机使用的介质一般是PP纸、灯片,墨水使用水性墨水。在输出图像完毕还要覆膜、裱板才算成品,输出分辨率可以达到300— 1200DPI(机型不同会有不同的),它的色彩比较饱和、清晰。

  下面我们简单介绍一下喷绘和写真中有关制作和输出图像的一些简单要求。

  1、尺寸大小

  喷绘图像尺寸大小和实际要求的画面大小是一样的,它和印刷不同,不需要留出“出血”的部分。喷绘公司一般会在输出画面时留“白边”的(一般为10CM)。你可以和喷绘输出公司商定好,留多少厘米的边用来打“扣眼”。价格是按每平米计算的,所以画面尺寸以厘米为单位就可以了。

  写真输出图像也不需要“出血”,按照实际大小做图即可。

  2、图像分辨率要求

  喷绘的图像往往是很大的,要明白“不识庐山真面目,只缘身在此山中”的道理。如果大的画面还用印刷的分辨率,那就要累死电脑了。其实喷绘图像的分辩率也没有死的标准,下面是我个人再制作不同尺寸的喷绘图像时使用的分辨率,仅供参考(图像面积为平方米):
  180平方米以上(分辨率dpi:11.25),
  30--180平方米(分辨率dpi:22.5),
  1—30平方米(分辨率dpi:45)
  说明:因为现在的喷绘机多以11.25DPI、 22.5DPI和 45DPI为输出分辨率,故合理使用图像分辨率可以加快做图速度。

  写真分辨率一般情况下72DPI就可以了,如果图像过于大(如在PHOTOSHOP新建图像显示实际尺寸时文件大小超过400M),可以适当的降低分辨率,把文件控制在400M以内即可。

  3、图像模式要求

  喷绘统一使用CMKY模式,禁止使用RGB模式。现在的喷绘机都是四色喷绘的,在做图的时候要按照印刷标准走,喷绘公司会调整画面颜色和小样接近的。

  写真则既可以使用CMKY模式,也可以使用RGB模式。注意在RGB中大红的值用CMKY定义,即M=100 Y=100。

  4、图像黑色部分要求

  喷绘和写真图像中都严禁有单一黑色值,必须填加C、M、Y色,组成混合黑。假如是大黑,可以做成:C=50 M=50 Y=50 K=100。特别是在PHOTOSHOP中用它带的效果时,注意把黑色部分改为四色黑,否则画面上会出现黑色部分有横道,影响整体效果。

  5、图像储存要求

  喷绘和写真的图像最好储存为TIF格式,注意不可用压缩的格式。






5dxiaopengyou

职务:普通成员
等级:1
金币:1.8
发贴:16
注册:2005/8/26 14:09:06
#122005/11/2 9:34:14
5dxiaopengyou在上个帖子中说
引用:
给5D各位需要学习写真喷绘的新手(新手入门 高手不进)我也没什么东西,原来搜集的转到这里,奉上微薄之力。
1......流程(具体应用见下面解释文字部分)

2......X展架

3......易拉宝

4......拉网

各种喷绘的应用知识:

喷绘分两种:一种是户外广告画面输出,一种是户内广告画面输出。朋友们可根据实际情况订做。一张喷绘成品的价格是以实际平方米数乘以每平方米的价格计算下来的,而设计费用是以难度大小来收取,以下是两大类的通用材料一览:

A、
1. PP胶片 (也就是我们俗称的海报,精美胶质、高精度、但后面没有自带的胶面, 客户可用双面胶贴在墙体上、可多次使用)
2.背胶 (和PP胶片的区别在于其有自带的胶面,客户撕开后面薄膜后贴在墙体上)
3.相纸 (也是俗称为海报,精美相纸质、高精度、没有自带的胶面)
4.灯箱片 (精美的灯箱前的喷绘,它不同于我们平常见的招牌上面的喷绘,而是用于麦当劳菜牌灯箱上的喷绘,具有图像精美,透光性适中的特点)
5.背胶裱普通板 (就是将背胶贴上一种类似泡沫板的特制KT板上,然后四周加上边条,形成一幅画框,此材料轻便,可作为公司装饰、展会展示用。)
6.背胶裱优质板 (和普通板的区别在于,其长时间使用板面不会有气泡产生。)
7.绢丝布 ( 类似如丝绸状的喷绘材质,用于比较浪漫和格调高雅的展示场合,如服装专卖店等)
8.油画布 (用于比较浪漫和格调高雅的展示场,有一定的油画质感,可用于婚纱摄影体现等。)
9.透明背胶 (背胶的另一种,但是此类具有透明现象,多数用于门口张贴, 此材质高贵大方、是展示公司形象的一种选择。)

B、
1. 户外外光灯布 (我们看见的在户外大型的喷绘,此类属于灯光从外面射向喷布。)
2. 户外内光灯布 (我们看见的在户外招牌上的喷绘,此类属于灯光在灯箱中照射向外喷布。)
3.车身贴 (用于贴在车身上的喷绘、此类喷绘粘性好、抗阳光)
4.户外绢布(用于比较浪漫和格调高雅的展示场合,但此类可用于户外)
5.网格布 (网状喷绘材质,用于客人的特殊表现手法来体现格调的一种材质)
6.单孔透 (贴在车身玻璃上的材料,和车身贴一起使用)
户内使用的,它输出的画面一般就只有几个平米大小。有一端限制1.5米的最大幅宽。在输出图象完毕还要覆膜(客人可选用光膜还是亚膜)、或裱板才算成品,输出分辨率高,色彩比较饱和、清晰。户外精度会比较小,尺寸不限,不用过膜。
注意:喷绘的图像最好储存为TIF格式,但是便于传输,可储存JPEG格式。 Coreldraw、Freehand、Illustrator格式的文件必须将文字全部转为曲线。

资源来自:深圳市海域广告有限公司
图片链接自中国PHOTOSHOP联盟



图片如下:

图片如下:

图片如下:

图片如下:



haiwang

职务:普通成员
等级:1
金币:-3.0
发贴:44
注册:2004/11/18 20:15:49
#132006/4/10 22:10:30
我正在创业做一个写真喷绘公司,目前的内容受益匪浅,以后我有经验了和大家分享。



lines

职务:普通成员
等级:1
金币:0.0
发贴:12
注册:2005/8/12 15:08:47
#142006/4/21 10:01:31
那个展架大概要多少的分辨率?

我做的他们说要120dpi~~~~~~~~~~~~45dpi可以嘛?60cm×160cm的架子

~~呵呵,顺便问一下~~广州一个这样架子做下来要多少钱??

编辑历史:[此帖最近一次被 lines 编辑过(编辑时间:2006-04-21 10:12:32)]


winsingwu

职务:普通成员
等级:1
金币:0.0
发贴:6
注册:2006/5/6 18:10:03
#152006/5/8 10:55:21
好貼!頂一下!
